Chapitre III : Résultats et discussion
46
que les lignes du trait de côte soient bien fermées lors de l’importation d’une série de lignes. Puis,
les données bathymétriques (fichier « *.XYZ ») sont importées dans le fichier de maillage.
Nous notons que la vitesse de calcul est proportionnelle à la taille du plus petit élément du maillage.
En effet, le modèle Mike21 choisi le pas de temps afin d’assurer la condition de stabilité CFL
inférieure à 1 pour tous les éléments. Pour ce cas d’étude la Mesh généré est construite de 38289
éléments pour 23241 nœuds. Le générateur de maillage donne des possibilités à l'égard de deux
interpolations pour les éléments triangulaires. Les deux routines d'interpolation sont possibles : le
voisin naturel et l’interpolation linéaire. Elles sont indépendantes du type de maillage utilisé.
:

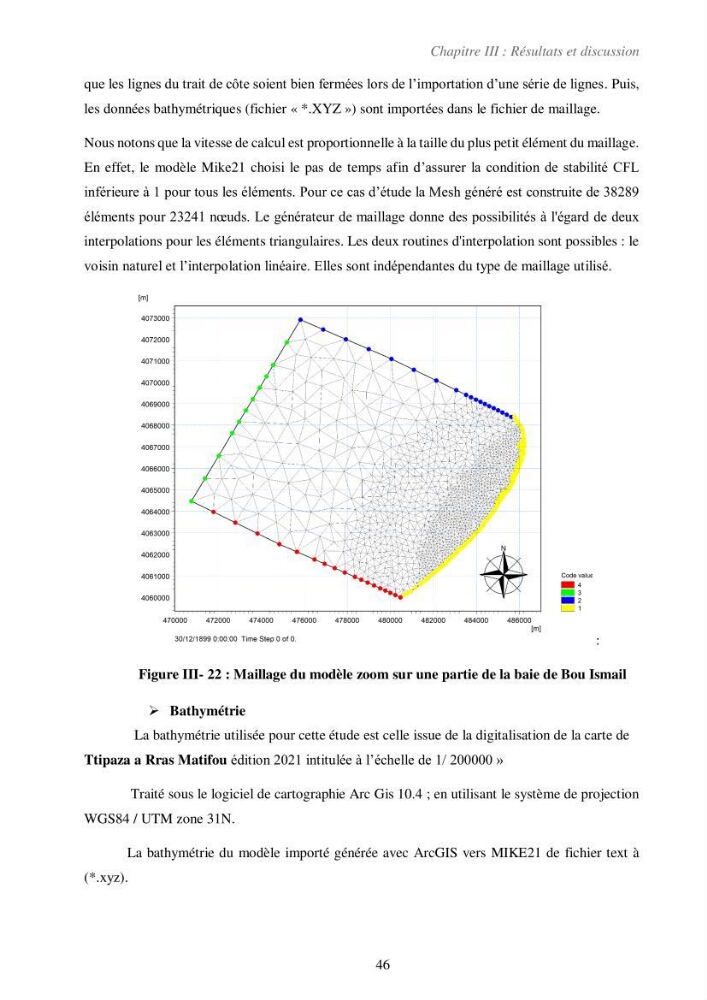

Figure III- 22 : Maillage du modèle zoom sur une partie de la baie de Bou Ismail
Bathymétrie
La bathymétrie utilisée pour cette étude est celle issue de la digitalisation de la carte de
Ttipaza a Rras Matifou édition 2021 intitulée à l’échelle de 1/ 200000 »
Traité sous le logiciel de cartographie Arc Gis 10.4 ; en utilisant le système de projection
WGS84 / UTM zone 31N.
La bathymétrie du modèle importé générée avec ArcGIS vers MIKE21 de fichier text à
(*.xyz).
