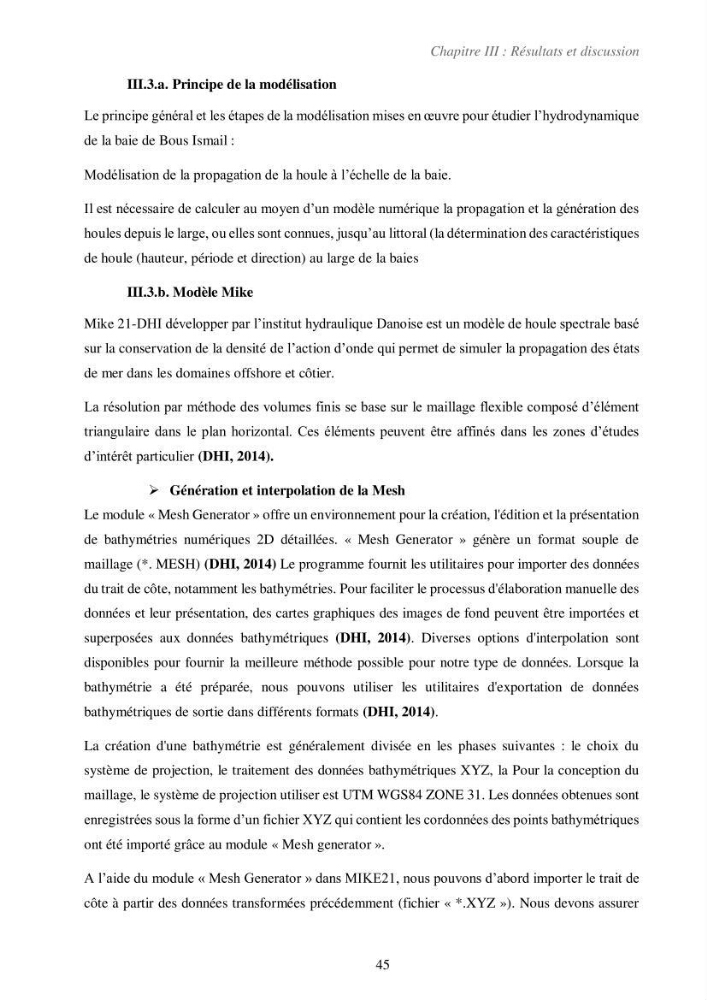

Chapitre III : Résultats et discussion
45
III.3.a. Principe de la modélisation
Le principe général et les étapes de la modélisation mises en œuvre pour étudier l’hydrodynamique
de la baie de Bous Ismail :
Modélisation de la propagation de la houle à l’échelle de la baie.
Il est nécessaire de calculer au moyen d’un modèle numérique la propagation et la génération des
houles depuis le large, ou elles sont connues, jusqu’au littoral (la détermination des caractéristiques
de houle (hauteur, période et direction) au large de la baies
III.3.b. Modèle Mike
Mike 21-DHI développer par l’institut hydraulique Danoise est un modèle de houle spectrale basé
sur la conservation de la densité de l’action d’onde qui permet de simuler la propagation des états
de mer dans les domaines offshore et côtier.
La résolution par méthode des volumes finis se base sur le maillage flexible composé d’élément
triangulaire dans le plan horizontal. Ces éléments peuvent être affinés dans les zones d’études
d’intérêt particulier (DHI, 2014).
Génération et interpolation de la Mesh
Le module « Mesh Generator » offre un environnement pour la création, l'édition et la présentation
de bathymétries numériques 2D détaillées. « Mesh Generator » génère un format souple de
maillage (*. MESH) (DHI, 2014) Le programme fournit les utilitaires pour importer des données
du trait de côte, notamment les bathymétries. Pour faciliter le processus d'élaboration manuelle des
données et leur présentation, des cartes graphiques des images de fond peuvent être importées et
superposées aux données bathymétriques (DHI, 2014). Diverses options d'interpolation sont
disponibles pour fournir la meilleure méthode possible pour notre type de données. Lorsque la
bathymétrie a été préparée, nous pouvons utiliser les utilitaires d'exportation de données
bathymétriques de sortie dans différents formats (DHI, 2014).
La création d'une bathymétrie est généralement divisée en les phases suivantes : le choix du
système de projection, le traitement des données bathymétriques XYZ, la Pour la conception du
maillage, le système de projection utiliser est UTM WGS84 ZONE 31. Les données obtenues sont
enregistrées sous la forme d’un fichier XYZ qui contient les cordonnées des points bathymétriques
ont été importé grâce au module « Mesh generator ».
A l’aide du module « Mesh Generator » dans MIKE21, nous pouvons d’abord importer le trait de
côte à partir des données transformées précédemment (fichier « *.XYZ »). Nous devons assurer
