CHAPITRE IV. Dimensionnement des digues de la marina.
78
IV.6.2. Musoir
La coupe de ce tronçon (Figure IV-7) se compose d'une carapace, composée de cubipode bicouche
de 4 t. avec une épaisseur de 2.30 m et un talus 3/2. En haut une risberme de 6.0 m de largeur.
La sous couche en enrochement est posée en deux couches de 0.1 - 0.3 tonnes dans le talus.
L'épaisseur de la sous couche est de 1.00 m.
L'ensemble carapace-filtre s'appuie sur un tapis anti-affouillement de 1 m d'épaisseur de toutvenant. Le noyau est composé de tout-venant de carrière de 0-100 kg.

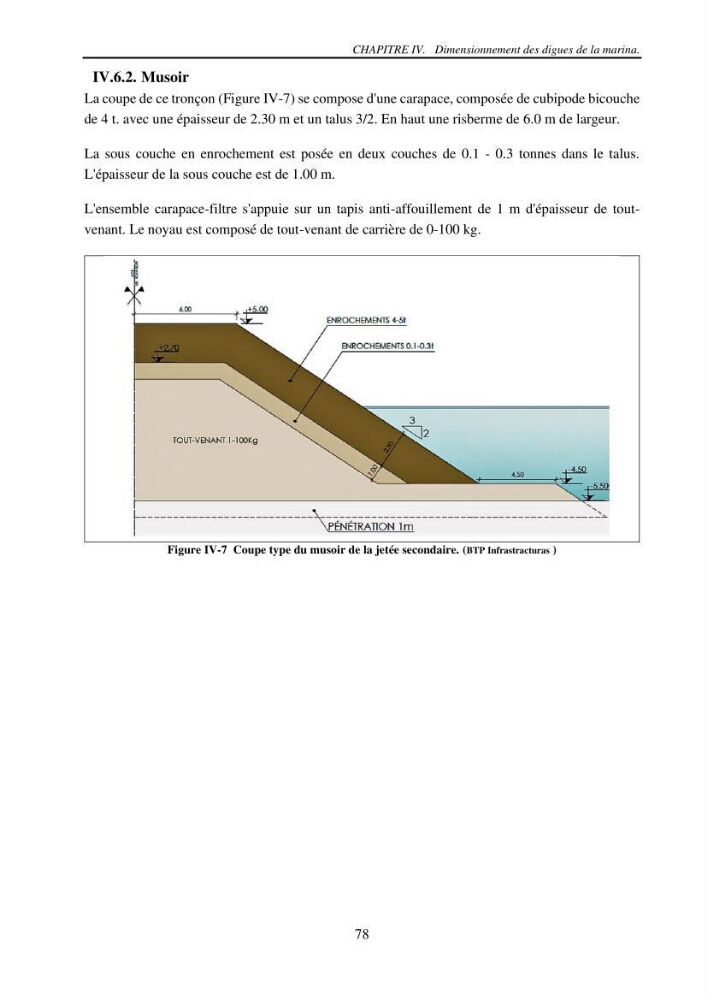

Figure IV-7 Coupe type du musoir de la jetée secondaire. (BTP Infrastracturas )
