CHAPITRE IV. Dimensionnement des digues de la marina.
77
Cette partie de la digue (voir Figure IV-5) se compose d'une carapace en cubipode bicouche de 12
t, avec une épaisseur de 3.42 m et un talus 3/2. Dans la partie émergée, un couronnement à +6.42
m et une risberme de4.28 m de largeur complète la carapace.
Sous la carapace, une sous couche en d'enrochement de 1-2 tonnes est posée en deux couches,
d’une épaisseur de 1.5m. La risberme émergée est à +3.00 m avec une largeur de3.25 m.
L'ensemble carapace-filtre, s'appuie sur une risberme d'enrochement pesant entre 2-4 t.
Le noyau est composé de tout-venant de carrière de 0-100 kg. Le noyau se prolonge en dessous de
la risberme formant un tapis anti-affouillement.
IV.6. Caractéristiques de la digue de la jetée secondaire de la marina
IV.6.1. Section courante
La coupe du corps de la contre-digue a une longueur de 140 m. Elle est formée d'une carapace en
enrochements de 3-4 tonnes avec une épaisseur de 2.30 m et un talus 3/2. (Figure IV-6)
Dans la partie émergée, la carapace couronne à la cote +5.00 m et dispose d'une largeur en
couronnement de 4.0 m.
La sous couche est posée en deux couches d'enrochement de 0.1 – 0.3 tonnes. L'ensemble
carapace- sous couche s'appuie sur un tapis anti-affouillement de tout-venant. Le noyau est
composé de tout-venant de carrière de 0-100 kg.

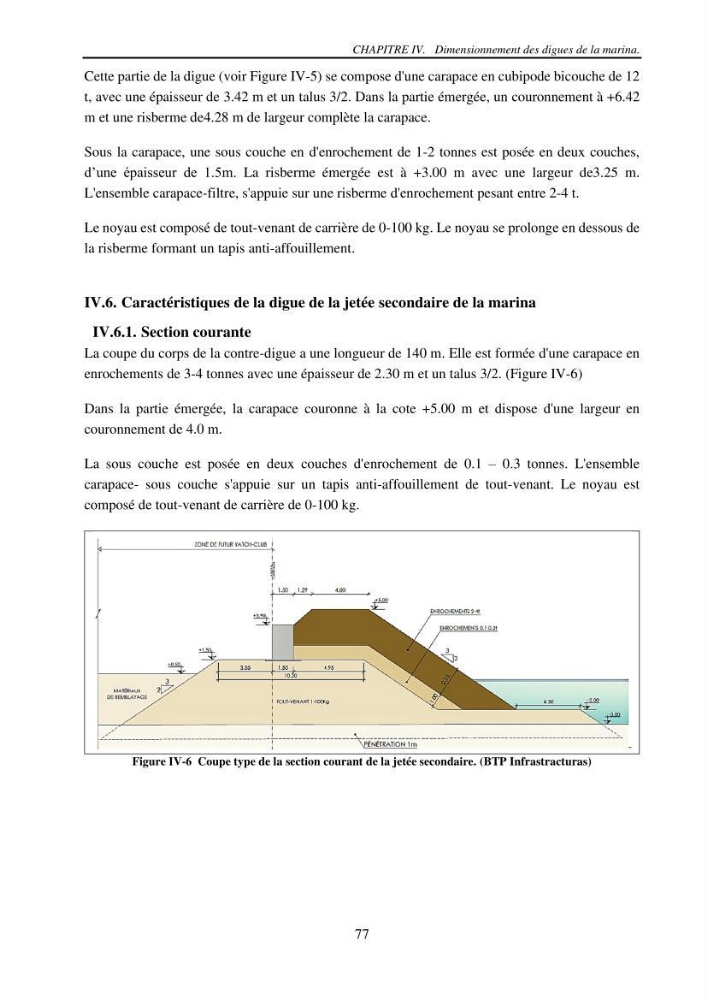

Figure IV-6 Coupe type de la section courant de la jetée secondaire. (BTP Infrastracturas)
