CHAPITRE IV. Dimensionnement des digues de la marina.
71

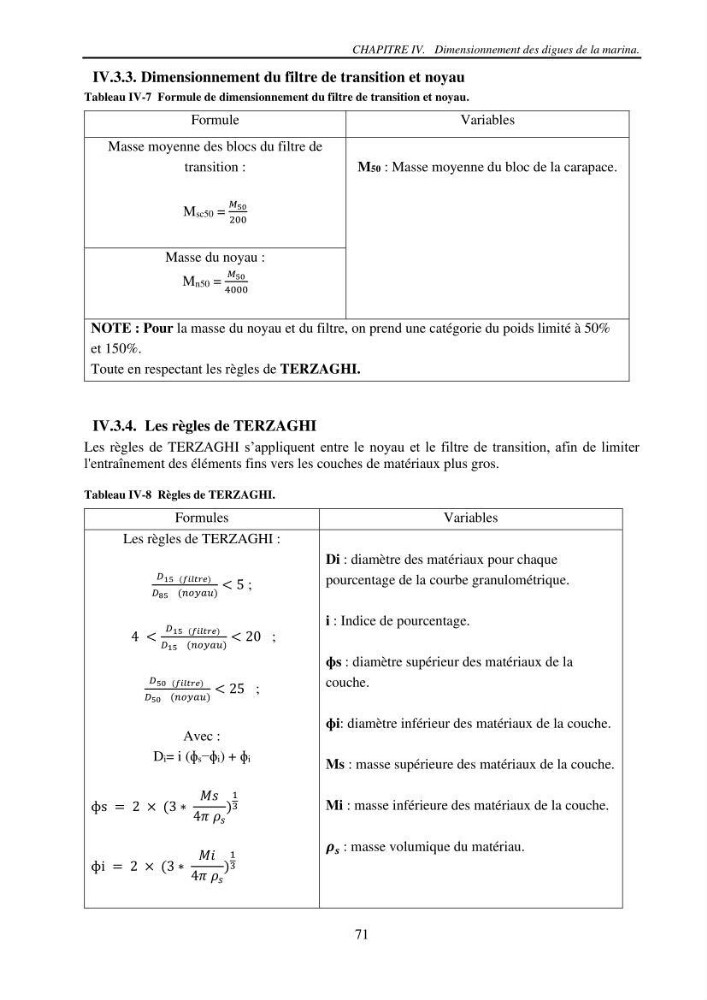

IV.3.3. Dimensionnement du filtre de transition et noyau
Tableau IV-7 Formule de dimensionnement du filtre de transition et noyau.
Formule
Variables
Masse moyenne des blocs du filtre de
transition :
Msc50 =
𝑀 50
200
M50 : Masse moyenne du bloc de la carapace.
Masse du noyau :
Mn50 =
𝑀 50
4000
NOTE : Pour la masse du noyau et du filtre, on prend une catégorie du poids limité à 50%
et 150%.
Toute en respectant les règles de TERZAGHI.
IV.3.4. Les règles de TERZAGHI
Les règles de TERZAGHI s’appliquent entre le noyau et le filtre de transition, afin de limiter
l'entraînement des éléments fins vers les couches de matériaux plus gros.
Tableau IV-8 Règles de TERZAGHI.
Formules
Variables
Les règles de TERZAGHI :
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 85 (𝑛𝑜𝑦𝑎𝑢)
< 5 ;
4 <
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 15 (𝑛𝑜𝑦𝑎𝑢)
< 20 ;
𝐷 50 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 50 (𝑛𝑜𝑦𝑎𝑢)
< 25 ;
Avec :
Di= i (ɸs−ɸi) + ɸi
ɸs = 2 × (3 ∗
𝑀𝑠
4𝜋 𝜌 𝑠
)
1
3
ɸi = 2 × (3 ∗
𝑀𝑖
4𝜋 𝜌 𝑠
)
1
3
Di : diamètre des matériaux pour chaque
pourcentage de la courbe granulométrique.
i : Indice de pourcentage.
ɸs : diamètre supérieur des matériaux de la
couche.
ɸi: diamètre inférieur des matériaux de la couche.
Ms : masse supérieure des matériaux de la couche.
Mi : masse inférieure des matériaux de la couche.
𝝆 𝒔 : masse volumique du matériau.
