CHAPITRE III. Modélisation numérique
40

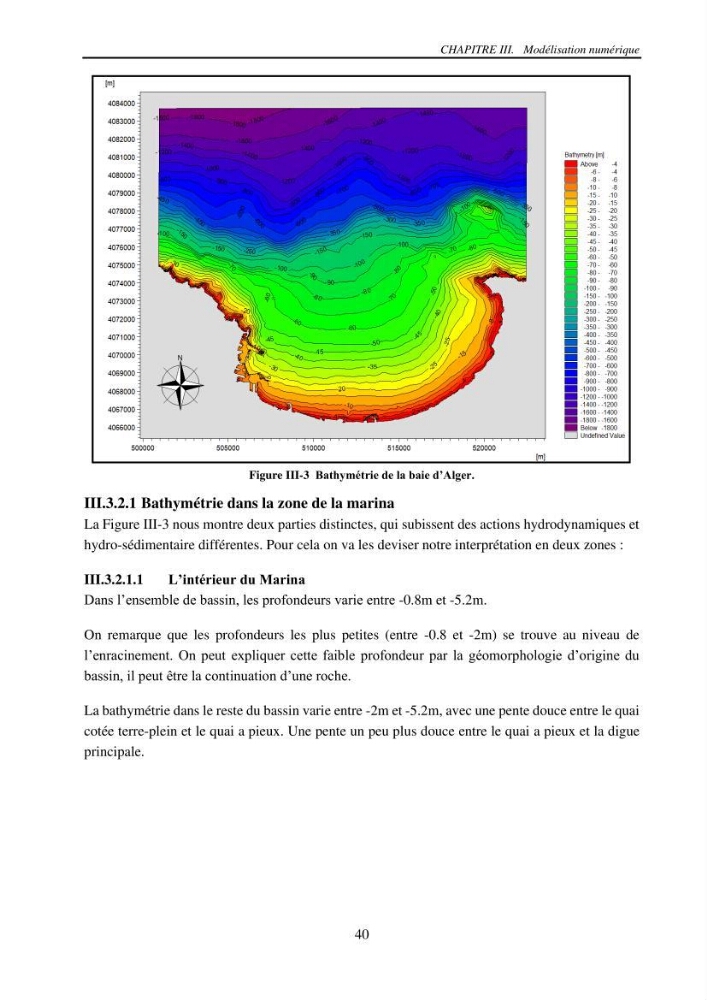

Figure III-3 Bathymétrie de la baie d’Alger.
III.3.2.1 Bathymétrie dans la zone de la marina
La Figure III-3 nous montre deux parties distinctes, qui subissent des actions hydrodynamiques et
hydro-sédimentaire différentes. Pour cela on va les deviser notre interprétation en deux zones :
III.3.2.1.1
L’intérieur du Marina
Dans l’ensemble de bassin, les profondeurs varie entre -0.8m et -5.2m.
On remarque que les profondeurs les plus petites (entre -0.8 et -2m) se trouve au niveau de
l’enracinement. On peut expliquer cette faible profondeur par la géomorphologie d’origine du
bassin, il peut être la continuation d’une roche.
La bathymétrie dans le reste du bassin varie entre -2m et -5.2m, avec une pente douce entre le quai
cotée terre-plein et le quai a pieux. Une pente un peu plus douce entre le quai a pieux et la digue
principale.
