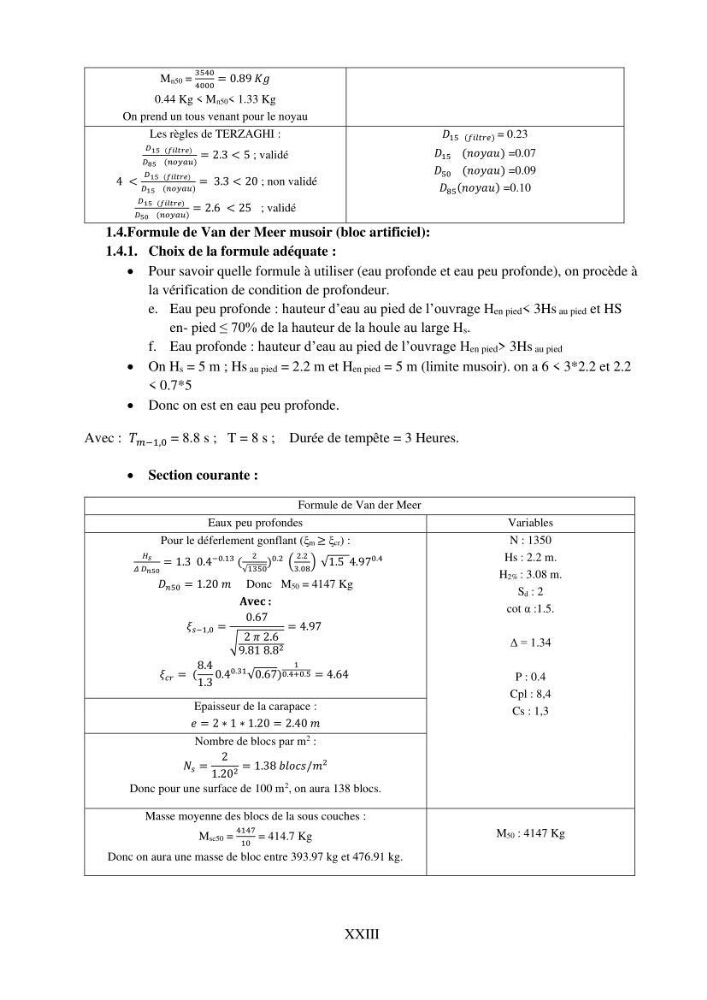

XXIII
Mn50 =
3540
4000
= 0.89 𝐾𝑔
0.44 Kg < Mn50< 1.33 Kg
On prend un tous venant pour le noyau
Les règles de TERZAGHI :
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 85 (𝑛𝑜𝑦𝑎𝑢)
= 2.3 < 5 ; validé
4 <
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 15 (𝑛𝑜𝑦𝑎𝑢)
= 3.3 < 20 ; non validé
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 50 (𝑛𝑜𝑦𝑎𝑢)
= 2.6 < 25 ; validé
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒) = 0.23
𝐷 15 (𝑛𝑜𝑦𝑎𝑢) =0.07
𝐷 50 (𝑛𝑜𝑦𝑎𝑢) =0.09
𝐷 85 (𝑛𝑜𝑦𝑎𝑢) =0.10
1.4.Formule de Van der Meer musoir (bloc artificiel):
1.4.1. Choix de la formule adéquate :
• Pour savoir quelle formule à utiliser (eau profonde et eau peu profonde), on procède à
la vérification de condition de profondeur.
e. Eau peu profonde : hauteur d’eau au pied de l’ouvrage Hen pied< 3Hs au pied et HS
en- pied ≤ 70% de la hauteur de la houle au large Hs.
f. Eau profonde : hauteur d’eau au pied de l’ouvrage Hen pied> 3Hs au pied
• On Hs = 5 m ; Hs au pied = 2.2 m et Hen pied = 5 m (limite musoir). on a 6 < 3*2.2 et 2.2
< 0.7*5
• Donc on est en eau peu profonde.
Avec : 𝑇 𝑚−1,0 = 8.8 s ; T = 8 s ; Durée de tempête = 3 Heures.
• Section courante :
Formule de Van der Meer
Eaux peu profondes
Variables
Pour le déferlement gonflant (ξm ≥ ξcr) :
𝐻 𝑠
𝛥 𝐷 𝑛50
= 1.3 0.4
−0.13 (
2
√1350
)
0.2 (
2.2
3.08
) √1.5 4.97
0.4
𝐷 𝑛50 = 1.20 𝑚 Donc M50 = 4147 Kg
Avec :
𝜉 𝑠−1,0 =
0.67
√
2 𝜋 2.6
9.81 8.8 2
= 4.97
𝜉 𝑐𝑟 = (
8.4
1.3
0.4
0.31 √0.67)
1
0.4+0.5 = 4.64
N : 1350
Hs : 2.2 m.
H2% : 3.08 m.
Sd : 2
cot α :1.5.
Δ = 1.34
P : 0.4
Cpl : 8,4
Cs : 1,3
Epaisseur de la carapace :
𝑒 = 2 ∗ 1 ∗ 1.20 = 2.40 𝑚
Nombre de blocs par m
2 :
𝑁 𝑠 =
2
1.20 2 = 1.38 𝑏𝑙𝑜𝑐𝑠/𝑚
2
Donc pour une surface de 100 m
2 , on aura 138 blocs.
Masse moyenne des blocs de la sous couches :
Msc50 =
4147
10
= 414.7 Kg
Donc on aura une masse de bloc entre 393.97 kg et 476.91 kg.
M50 : 4147 Kg
