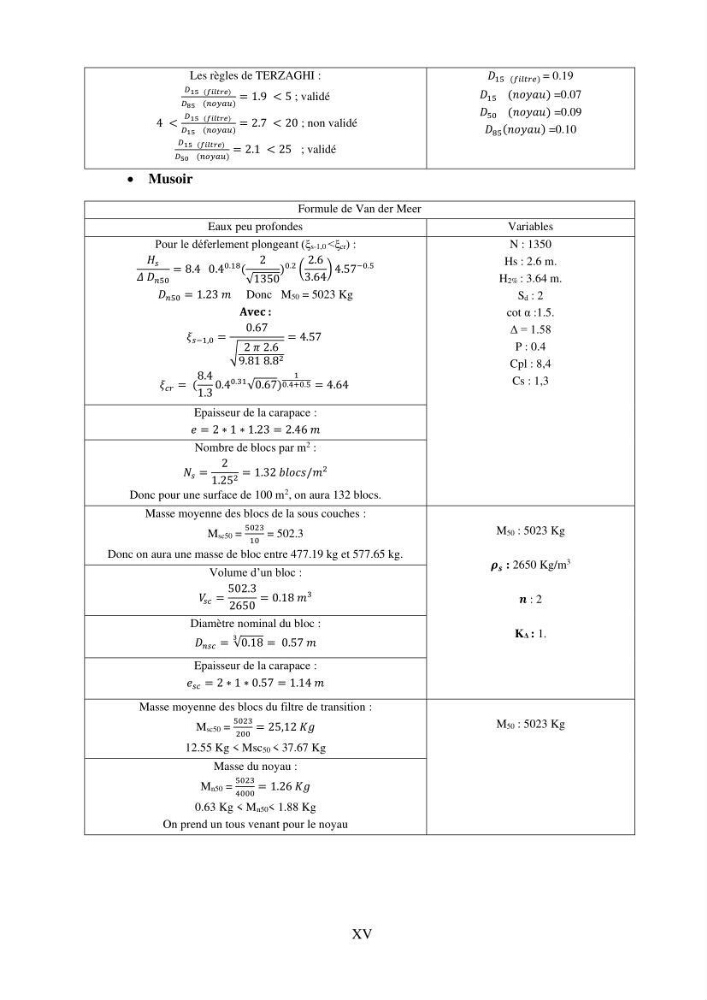

Les règles de TERZAGHI :
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 85 (𝑛𝑜𝑦𝑎𝑢)
= 1.9 < 5 ; validé
4 <
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 15 (𝑛𝑜𝑦𝑎𝑢)
= 2.7 < 20 ; non validé
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒)
𝐷 50 (𝑛𝑜𝑦𝑎𝑢)
= 2.1 < 25 ; validé
𝐷 15 (𝑓𝑖𝑙𝑡𝑟𝑒) = 0.19
𝐷 15 (𝑛𝑜𝑦𝑎𝑢) =0.07
𝐷 50 (𝑛𝑜𝑦𝑎𝑢) =0.09
𝐷 85 (𝑛𝑜𝑦𝑎𝑢) =0.10
• Musoir
Formule de Van der Meer
Eaux peu profondes
Variables
Pour le déferlement plongeant (ξs-1,0 <ξcr) :
𝐻 𝑠
𝛥 𝐷 𝑛50
= 8.4 0.4
0.18 (
2
√1350
)
0.2 (
2.6
3.64
) 4.57
−0.5
𝐷 𝑛50 = 1.23 𝑚 Donc M50 = 5023 Kg
Avec :
𝜉 𝑠−1,0 =
0.67
√
2 𝜋 2.6
9.81 8.8 2
= 4.57
𝜉 𝑐𝑟 = (
8.4
1.3
0.4
0.31 √0.67)
1
0.4+0.5 = 4.64
N : 1350
Hs : 2.6 m.
H2% : 3.64 m.
Sd : 2
cot α :1.5.
Δ = 1.58
P : 0.4
Cpl : 8,4
Cs : 1,3
Epaisseur de la carapace :
𝑒 = 2 ∗ 1 ∗ 1.23 = 2.46 𝑚
Nombre de blocs par m
2 :
𝑁 𝑠 =
2
1.25 2 = 1.32 𝑏𝑙𝑜𝑐𝑠/𝑚
2
Donc pour une surface de 100 m
2 , on aura 132 blocs.
Masse moyenne des blocs de la sous couches :
Msc50 =
5023
10
= 502.3
Donc on aura une masse de bloc entre 477.19 kg et 577.65 kg.
M50 : 5023 Kg
𝝆 𝒔 : 2650 Kg/m
3
𝒏 : 2
KΔ : 1.
Volume d’un bloc :
𝑉 𝑠𝑐 =
502.3
2650
= 0.18 𝑚
3
Diamètre nominal du bloc :
𝐷 𝑛𝑠𝑐 = √0.18
3
= 0.57 𝑚
Epaisseur de la carapace :
𝑒 𝑠𝑐 = 2 ∗ 1 ∗ 0.57 = 1.14 𝑚
Masse moyenne des blocs du filtre de transition :
Msc50 =
5023
200
= 25,12 𝐾𝑔
12.55 Kg < Msc50 < 37.67 Kg
M50 : 5023 Kg
Masse du noyau :
Mn50 =
5023
4000
= 1.26 𝐾𝑔
0.63 Kg < Mn50< 1.88 Kg
On prend un tous venant pour le noyau
