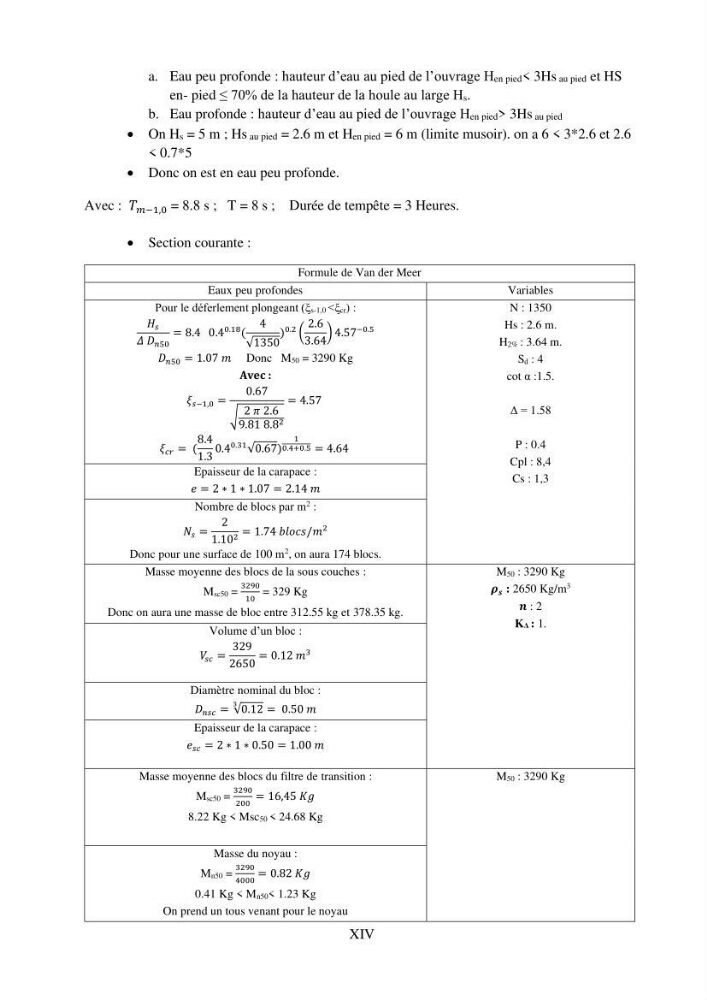

XIV
a. Eau peu profonde : hauteur d’eau au pied de l’ouvrage Hen pied< 3Hs au pied et HS
en- pied ≤ 70% de la hauteur de la houle au large Hs.
b. Eau profonde : hauteur d’eau au pied de l’ouvrage Hen pied> 3Hs au pied
• On Hs = 5 m ; Hs au pied = 2.6 m et Hen pied = 6 m (limite musoir). on a 6 < 3*2.6 et 2.6
< 0.7*5
• Donc on est en eau peu profonde.
Avec : 𝑇 𝑚−1,0 = 8.8 s ; T = 8 s ; Durée de tempête = 3 Heures.
• Section courante :
Formule de Van der Meer
Eaux peu profondes
Variables
Pour le déferlement plongeant (ξs-1,0 <ξcr) :
𝐻 𝑠
𝛥 𝐷 𝑛50
= 8.4 0.4
0.18 (
4
√1350
)
0.2 (
2.6
3.64
) 4.57
−0.5
𝐷 𝑛50 = 1.07 𝑚 Donc M50 = 3290 Kg
Avec :
𝜉 𝑠−1,0 =
0.67
√
2 𝜋 2.6
9.81 8.8 2
= 4.57
𝜉 𝑐𝑟 = (
8.4
1.3
0.4
0.31 √0.67)
1
0.4+0.5 = 4.64
N : 1350
Hs : 2.6 m.
H2% : 3.64 m.
Sd : 4
cot α :1.5.
Δ = 1.58
P : 0.4
Cpl : 8,4
Cs : 1,3
Epaisseur de la carapace :
𝑒 = 2 ∗ 1 ∗ 1.07 = 2.14 𝑚
Nombre de blocs par m
2 :
𝑁 𝑠 =
2
1.10 2 = 1.74 𝑏𝑙𝑜𝑐𝑠/𝑚
2
Donc pour une surface de 100 m
2 , on aura 174 blocs.
Masse moyenne des blocs de la sous couches :
Msc50 =
3290
10
= 329 Kg
Donc on aura une masse de bloc entre 312.55 kg et 378.35 kg.
M50 : 3290 Kg
𝝆 𝒔 : 2650 Kg/m
3
𝒏 : 2
KΔ : 1.
Volume d’un bloc :
𝑉 𝑠𝑐 =
329
2650
= 0.12 𝑚
3
Diamètre nominal du bloc :
𝐷 𝑛𝑠𝑐 = √0.12
3
= 0.50 𝑚
Epaisseur de la carapace :
𝑒 𝑠𝑐 = 2 ∗ 1 ∗ 0.50 = 1.00 𝑚
Masse moyenne des blocs du filtre de transition :
Msc50 =
3290
200
= 16,45 𝐾𝑔
8.22 Kg < Msc50 < 24.68 Kg
M50 : 3290 Kg
Masse du noyau :
Mn50 =
3290
4000
= 0.82 𝐾𝑔
0.41 Kg < Mn50< 1.23 Kg
On prend un tous venant pour le noyau
