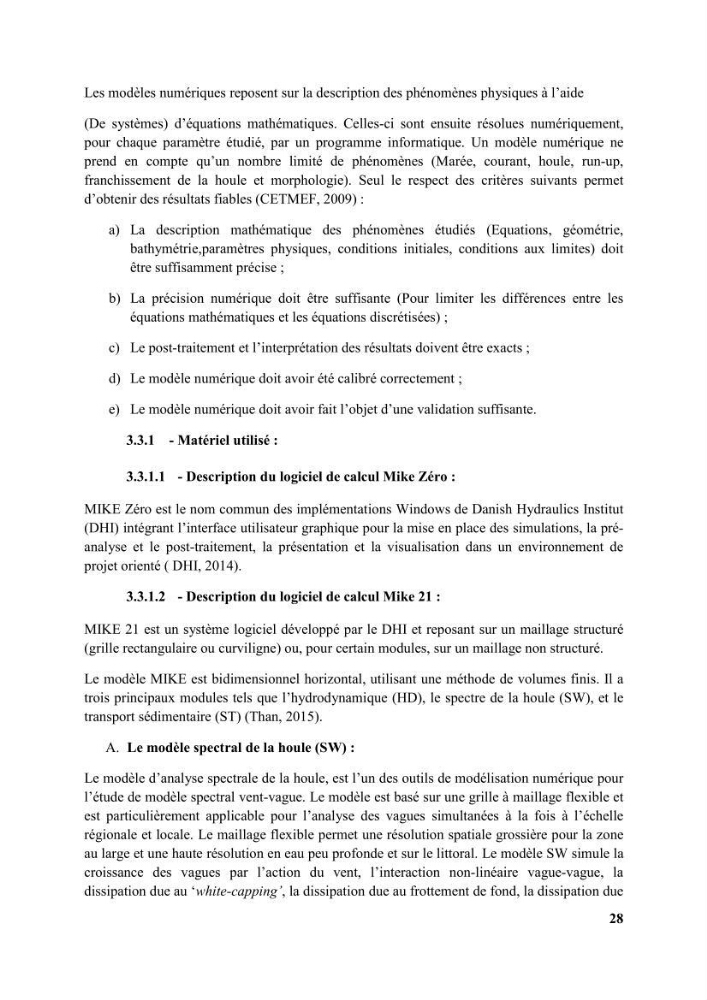

28
Les modèles numériques reposent sur la description des phénomènes physiques à l’aide
(De systèmes) d’équations mathématiques. Celles-ci sont ensuite résolues numériquement,
pour chaque paramètre étudié, par un programme informatique. Un modèle numérique ne
prend en compte qu’un nombre limité de phénomènes (Marée, courant, houle, run-up,
franchissement de la houle et morphologie). Seul le respect des critères suivants permet
d’obtenir des résultats fiables (CETMEF, 2009) :
a) La description mathématique des phénomènes étudiés (Equations, géométrie,
bathymétrie,paramètres physiques, conditions initiales, conditions aux limites) doit
être suffisamment précise ;
b) La précision numérique doit être suffisante (Pour limiter les différences entre les
équations mathématiques et les équations discrétisées) ;
c) Le post-traitement et l’interprétation des résultats doivent être exacts ;
d) Le modèle numérique doit avoir été calibré correctement ;
e) Le modèle numérique doit avoir fait l’objet d’une validation suffisante.
3.3.1 - Matériel utilisé :
3.3.1.1 - Description du logiciel de calcul Mike Zéro :
MIKE Zéro est le nom commun des implémentations Windows de Danish Hydraulics Institut
(DHI) intégrant l’interface utilisateur graphique pour la mise en place des simulations, la préanalyse et le post-traitement, la présentation et la visualisation dans un environnement de
projet orienté ( DHI, 2014).
3.3.1.2 - Description du logiciel de calcul Mike 21 :
MIKE 21 est un système logiciel développé par le DHI et reposant sur un maillage structuré
(grille rectangulaire ou curviligne) ou, pour certain modules, sur un maillage non structuré.
Le modèle MIKE est bidimensionnel horizontal, utilisant une méthode de volumes finis. Il a
trois principaux modules tels que l’hydrodynamique (HD), le spectre de la houle (SW), et le
transport sédimentaire (ST) (Than, 2015).
A. Le modèle spectral de la houle (SW) :
Le modèle d’analyse spectrale de la houle, est l’un des outils de modélisation numérique pour
l’étude de modèle spectral vent-vague. Le modèle est basé sur une grille à maillage flexible et
est particulièrement applicable pour l’analyse des vagues simultanées à la fois à l’échelle
régionale et locale. Le maillage flexible permet une résolution spatiale grossière pour la zone
au large et une haute résolution en eau peu profonde et sur le littoral. Le modèle SW simule la
croissance des vagues par l’action du vent, l’interaction non-linéaire vague-vague, la
dissipation due au ‘white-capping’, la dissipation due au frottement de fond, la dissipation due
