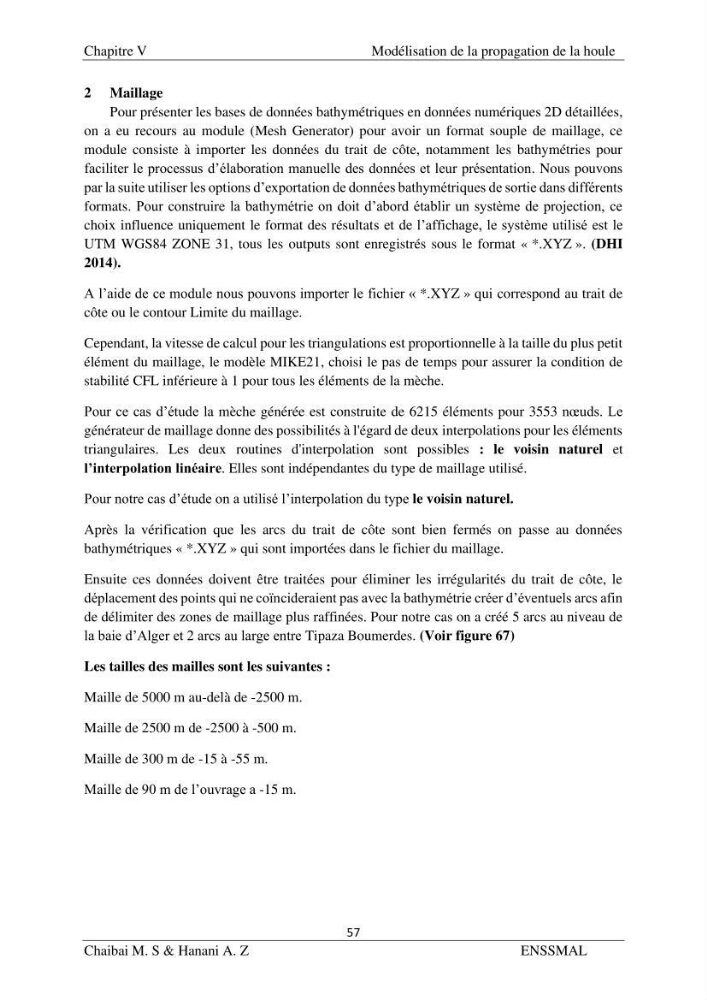

Chapitre V
Modélisation de la propagation de la houle
57
Chaibai M. S & Hanani A. Z
ENSSMAL
2 Maillage
Pour présenter les bases de données bathymétriques en données numériques 2D détaillées,
on a eu recours au module (Mesh Generator) pour avoir un format souple de maillage, ce
module consiste à importer les données du trait de côte, notamment les bathymétries pour
faciliter le processus d’élaboration manuelle des données et leur présentation. Nous pouvons
par la suite utiliser les options d’exportation de données bathymétriques de sortie dans différents
formats. Pour construire la bathymétrie on doit d’abord établir un système de projection, ce
choix influence uniquement le format des résultats et de l’affichage, le système utilisé est le
UTM WGS84 ZONE 31, tous les outputs sont enregistrés sous le format « *.XYZ ». (DHI
2014).
A l’aide de ce module nous pouvons importer le fichier « *.XYZ » qui correspond au trait de
côte ou le contour Limite du maillage.
Cependant, la vitesse de calcul pour les triangulations est proportionnelle à la taille du plus petit
élément du maillage, le modèle MIKE21, choisi le pas de temps pour assurer la condition de
stabilité CFL inférieure à 1 pour tous les éléments de la mèche.
Pour ce cas d’étude la mèche générée est construite de 6215 éléments pour 3553 nœuds. Le
générateur de maillage donne des possibilités à l'égard de deux interpolations pour les éléments
triangulaires. Les deux routines d'interpolation sont possibles : le voisin naturel et
l’interpolation linéaire. Elles sont indépendantes du type de maillage utilisé.
Pour notre cas d’étude on a utilisé l’interpolation du type le voisin naturel.
Après la vérification que les arcs du trait de côte sont bien fermés on passe au données
bathymétriques « *.XYZ » qui sont importées dans le fichier du maillage.
Ensuite ces données doivent être traitées pour éliminer les irrégularités du trait de côte, le
déplacement des points qui ne coïncideraient pas avec la bathymétrie créer d’éventuels arcs afin
de délimiter des zones de maillage plus raffinées. Pour notre cas on a créé 5 arcs au niveau de
la baie d’Alger et 2 arcs au large entre Tipaza Boumerdes. (Voir figure 67)
Les tailles des mailles sont les suivantes :
Maille de 5000 m au-delà de -2500 m.
Maille de 2500 m de -2500 à -500 m.
Maille de 300 m de -15 à -55 m.
Maille de 90 m de l’ouvrage a -15 m.
