Chapitre Ⅱ
matériels et méthodes
33
3.3. Présentation de modèle utilisée :
Sous MIKE 21, les cartes marines de nos zones d’étude ont été géo référencié sous le système de
coordonnées projetées WGS84_UTM. Le trait de côte affichées sur ces cartes a été digitalisé à
l’aide de l’extension ‘set current contour level’, puis enregistrer au format .XYZ (fichier texte
‘DOS’) afin d’en sortir la latitude, la longitude et la profondeur.
Après la préparation des données bathymétriques, le module ‘MeshGenerator’ a été utilisé afin
d’importer ces données, ainsi de définir l’espace du travail sous MIKE 21. Le maillage issu est
composé d’éléments triangulaires dont la taille a été ajustée suivant les évolutions
bathymétriques et la précision souhaitée.

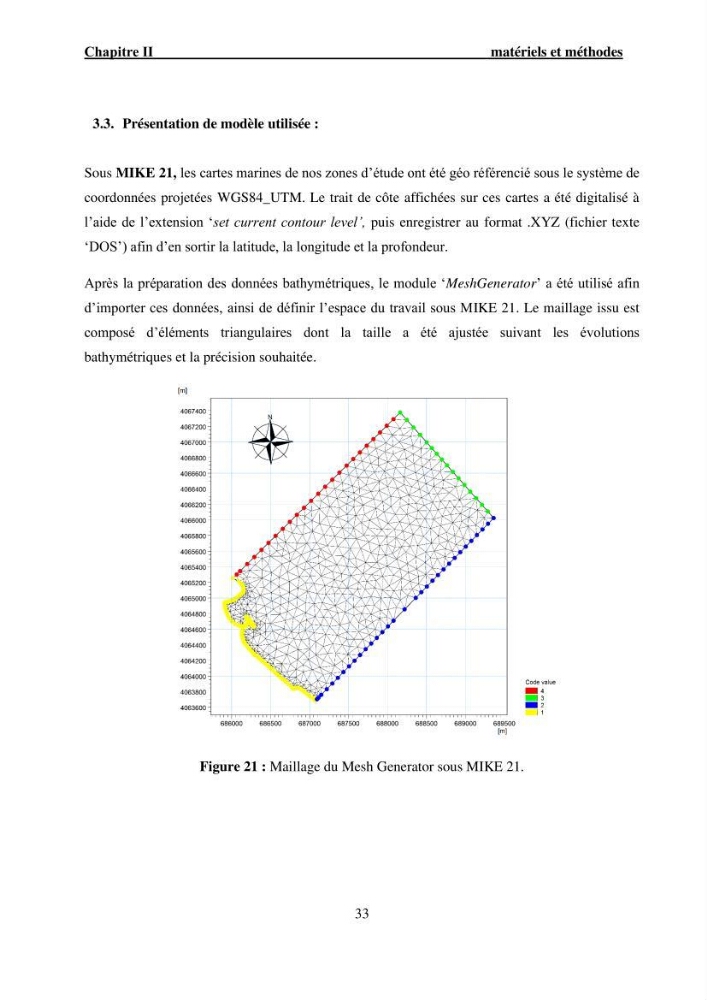

Figure 21 : Maillage du Mesh Generator sous MIKE 21.
