Chapitre Ⅱ
matériels et méthodes
32
données peuvent atteindre une profondeur de -2000m avec une équidistance de 0.5m allant de 0m
jusqu’à -20m (zone côtière).
Le résultat de cette opération aboutit à la connaissance des coordonnées tridimensionnelles (X, Y
et Z) des sondes bathymétriques digitalisés qui seront par la suit utilisés dans l’étape suivante.
Une interpolation de ces données spatiales a été lancée sous le logiciel Mike 21 pour obtenir à la
fin des informations continues et suffisantes en chaque nœud de la mesh générée.
Les résultats obtenus après interpolation sont exploités dans l’élaboration des cartes
bathymétriques en 2D ou en 3D et mettre en évidence les reliefs et la morphologie sous-marin en
utilisant le logiciel Mike 21.

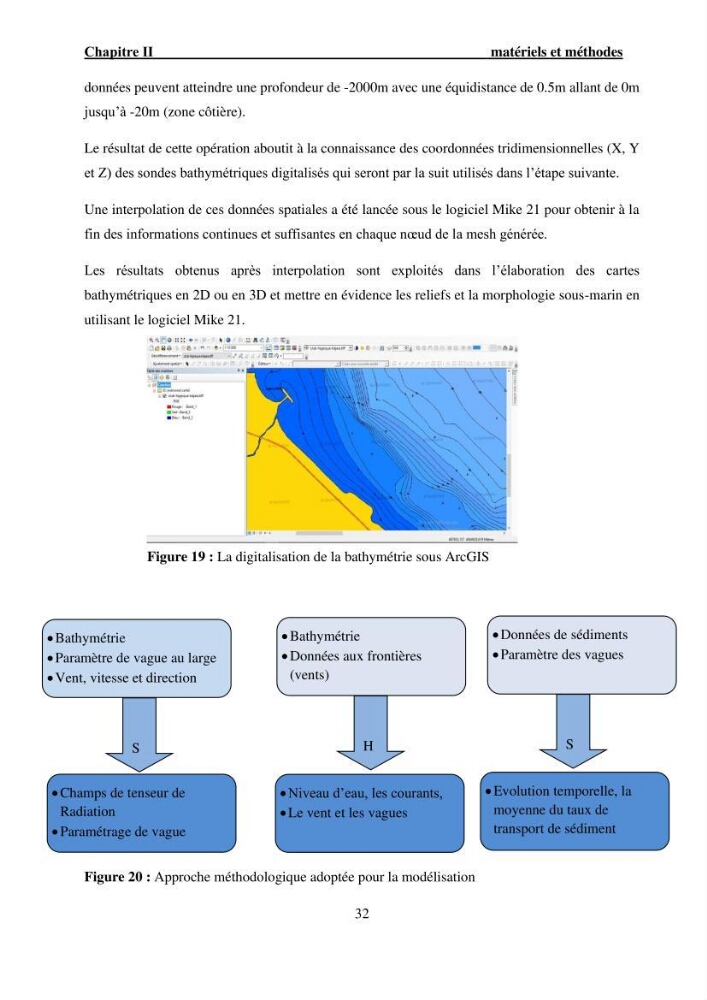

Figure 20 : Approche méthodologique adoptée pour la modélisation
• Bathymétrie
• Paramètre de vague au large
• Vent, vitesse et direction
• Données de sédiments
• Paramètre des vagues
• Bathymétrie
• Données aux frontières
(vents)
• Champs de tenseur de
Radiation
• Paramétrage de vague
• Niveau d’eau, les courants,
• Le vent et les vagues
• Evolution temporelle, la
moyenne du taux de
transport de sédiment
S
W
S
T
H
D
Figure 19 : La digitalisation de la bathymétrie sous ArcGIS
