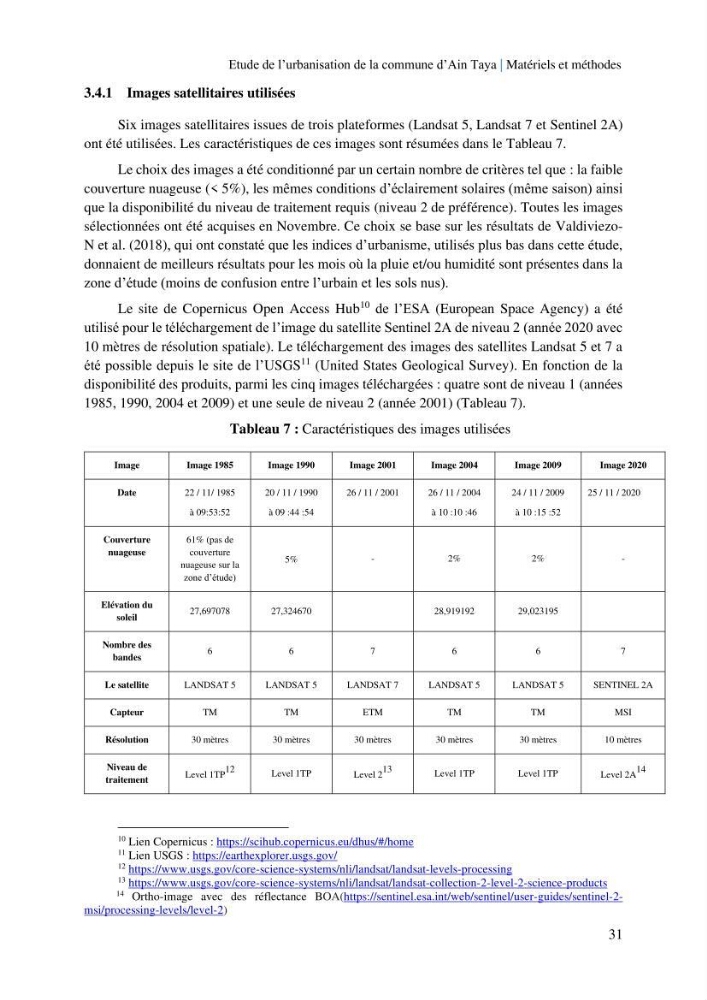

Etude de l’urbanisation de la commune d’Ain Taya | Matériels et méthodes
31
3.4.1 Images satellitaires utilisées
Six images satellitaires issues de trois plateformes (Landsat 5, Landsat 7 et Sentinel 2A)
ont été utilisées. Les caractéristiques de ces images sont résumées dans le Tableau 7.
Le choix des images a été conditionné par un certain nombre de critères tel que : la faible
couverture nuageuse (< 5%), les mêmes conditions d’éclairement solaires (même saison) ainsi
que la disponibilité du niveau de traitement requis (niveau 2 de préférence). Toutes les images
sélectionnées ont été acquises en Novembre. Ce choix se base sur les résultats de ValdiviezoN et al. (2018), qui ont constaté que les indices d’urbanisme, utilisés plus bas dans cette étude,
donnaient de meilleurs résultats pour les mois où la pluie et/ou humidité sont présentes dans la
zone d’étude (moins de confusion entre l’urbain et les sols nus).
Le site de Copernicus Open Access Hub
10
de l’ESA (European Space Agency) a été
utilisé pour le téléchargement de l’image du satellite Sentinel 2A de niveau 2 (année 2020 avec
10 mètres de résolution spatiale). Le téléchargement des images des satellites Landsat 5 et 7 a
été possible depuis le site de l’USGS
11 (United States Geological Survey). En fonction de la
disponibilité des produits, parmi les cinq images téléchargées : quatre sont de niveau 1 (années
1985, 1990, 2004 et 2009) et une seule de niveau 2 (année 2001) (Tableau 7).
Tableau 7 : Caractéristiques des images utilisées
10 Lien Copernicus : https://scihub.copernicus.eu/dhus/#/home
11 Lien USGS : https://earthexplorer.usgs.gov/
12 https://www.usgs.gov/core-science-systems/nli/landsat/landsat-levels-processing
13 https://www.usgs.gov/core-science-systems/nli/landsat/landsat-collection-2-level-2-science-products
14 Ortho-image avec des réflectance BOA(https://sentinel.esa.int/web/sentinel/user-guides/sentinel-2msi/processing-levels/level-2)
Image 1985
Image 1990
Image 2001
Image 2004
Image 2009
Image 2020
Date
22 / 11/ 1985
à 09:53:52
20 / 11 / 1990
à 09 :44 :54
26 / 11 / 2001
26 / 11 / 2004
à 10 :10 :46
24 / 11 / 2009
à 10 :15 :52
25 / 11 / 2020
Couverture
nuageuse
61% (pas de
couverture
nuageuse sur la
zone d’étude)
5%
-
2%
2%
-
Elévation du
soleil
27,697078
27,324670
28,919192
29,023195
Nombre des
bandes
6
6
7
6
6
7
Le satellite
LANDSAT 5
LANDSAT 5
LANDSAT 7
LANDSAT 5
LANDSAT 5
SENTINEL 2A
Capteur
TM
TM
ETM
TM
TM
MSI
Résolution
30 mètres
30 mètres
30 mètres
30 mètres
30 mètres
10 mètres
Niveau de
traitement
Level 1TP
12
Level 1TP
Level 2
13
Level 1TP
Level 1TP
Level 2A
14
