Chapitre IV :
Étude de protection
57
 Largeur de la berme :
Briganti et al. (2004) ont calibré la relation élaborée par Angermond et al. (1997), il en
résulte la formule pour les ouvrages larges :
Ct = -0,4 (Rc / Hs) + 0,64 (B/ Hs)
-0,31 (1-exp (-0,5 ζp))
(7)
Avec :
Ct = Coefficient de transmission du birse-lames.
B = Largeur du birse-lames.
ζp = Coefficient de Battjes.
Rc = Hauteur de la surface d’eau libre du birse-lames.
Hs = Amplitude au pied de l’ouvrage.
Le coefficient de Battjes peut se calculer à l’aide de la relation suivante :
ζp = tan α/ √ Sp
(8)
Avec :
Tanα = Pente de l’ouvrage.
S p = Cambrure typique (S p = H s / L p ).
 Le musoir
Le musoir est l’extrémité côté mer à tracé circulaire d’une digue à talus connectée à la côte ou
les deux extrémités d’une digue foraine. Les musoirs sont fortement exposés aux tempêtes à
cause, d’une part, des vagues diffractées et, d’autre part, des franchissements ; il faut donc y
prêter une attention particulière lors du choix de la taille des blocs d’enrochement.
Il doit être plus résistant que la partie courante, puisqu’il est le plus exposé aux houles frontales,
la stabilité du musoir peut être vérifiée par la formule d’Hudson, telle qu’elle est en changeant
la valeur du coefficient de stabilité KD utilisée précédemment par celle de 2,5

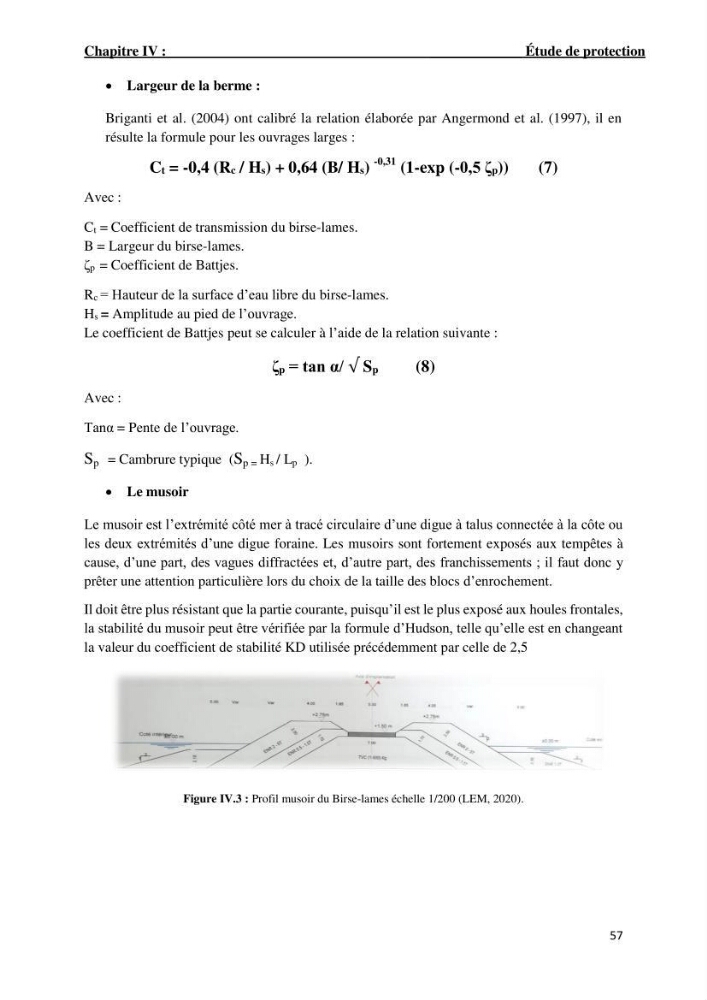

Figure IV.3 : Profil musoir du Birse-lames échelle 1/200 (LEM, 2020).
