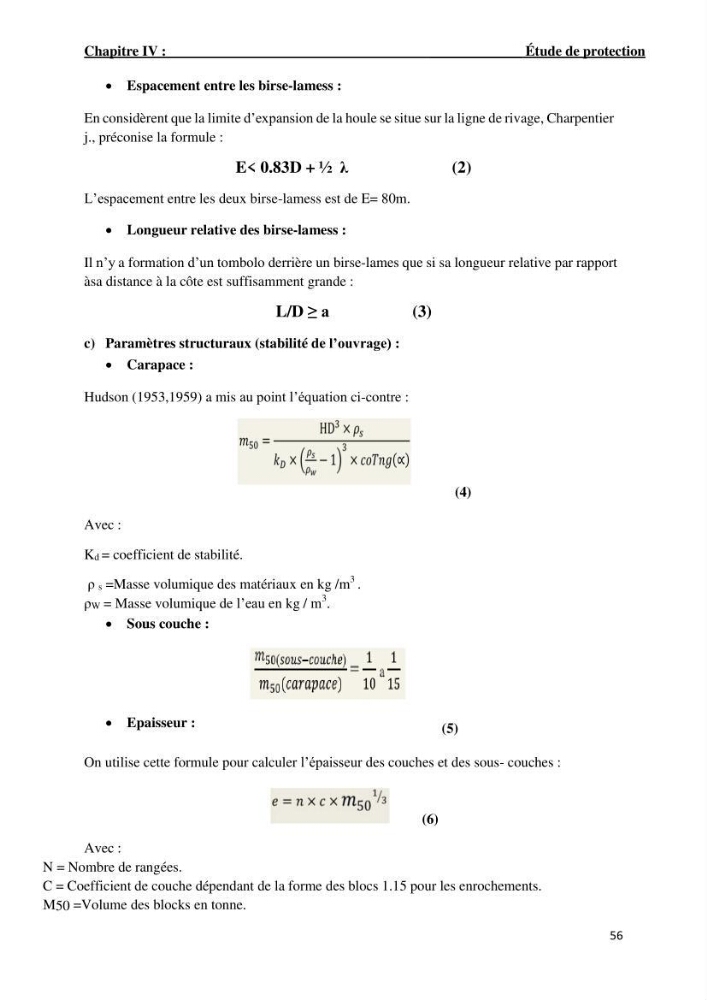

Chapitre IV :
Étude de protection
56
 Espacement entre les birse-lamess :
En considèrent que la limite d’expansion de la houle se situe sur la ligne de rivage, Charpentier
j., préconise la formule :
E< 0.83D + ½ λ
(2)
L’espacement entre les deux birse-lamess est de E= 80m.
 Longueur relative des birse-lamess :
Il n’y a formation d’un tombolo derrière un birse-lames que si sa longueur relative par rapport
à sa distance à la côte est suffisamment grande :
L/D ≥ a
(3)
c) Paramètres structuraux (stabilité de l’ouvrage) :
 Carapace :
Hudson (1953,1959) a mis au point l’équation ci-contre :
Avec :
Kd = coefficient de stabilité.
ρ s =Masse volumique des matériaux en kg /m
3 .
ρW = Masse volumique de l’eau en kg / m
3 .
 Sous couche :
 Epaisseur :
(4)
(5)
On utilise cette formule pour calculer l’épaisseur des couches et des sous- couches :
(6)
Avec :
N = Nombre de rangées.
C = Coefficient de couche dépendant de la forme des blocs 1.15 pour les enrochements.
M50 =Volume des blocks en tonne.
