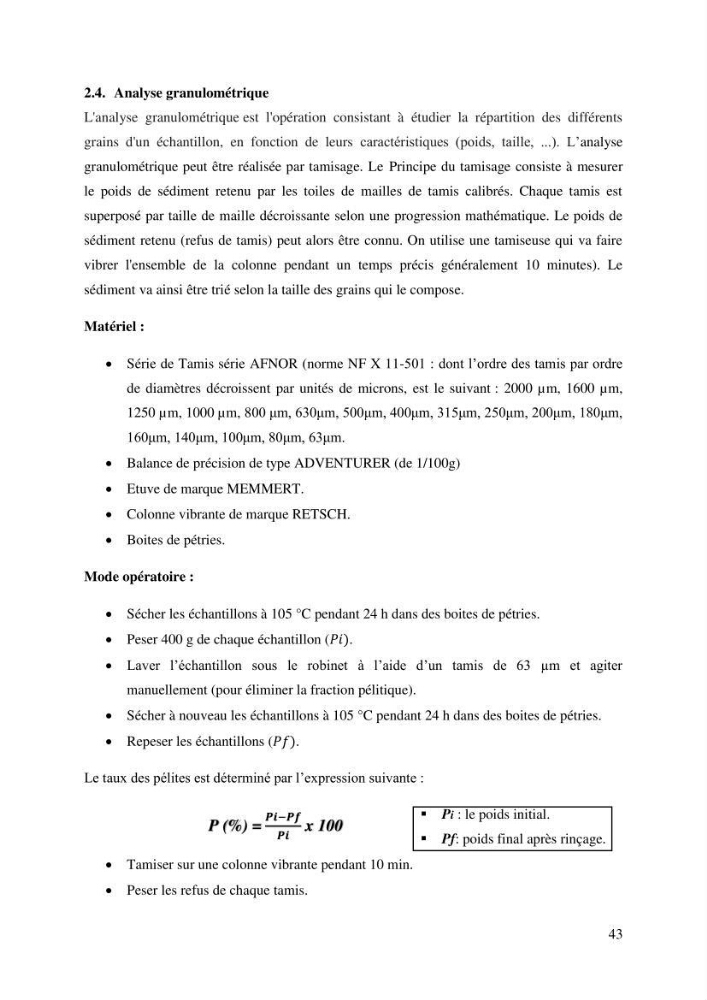

2.4. Analyse granulométrique
L'analyse granulométrique est l'opération consistant à étudier la répartition des différents
grains d'un échantillon, en fonction de leurs caractéristiques (poids, taille, ...). L’analyse
granulométrique peut être réalisée par tamisage. Le Principe du tamisage consiste à mesurer
le poids de sédiment retenu par les toiles de mailles de tamis calibrés. Chaque tamis est
superposé par taille de maille décroissante selon une progression mathématique. Le poids de
sédiment retenu (refus de tamis) peut alors être connu. On utilise une tamiseuse qui va faire
vibrer l'ensemble de la colonne pendant un temps précis généralement 10 minutes). Le
sédiment va ainsi être trié selon la taille des grains qui le compose.
Matériel :
 Série de Tamis série AFNOR (norme NF X 11-501 : dont l’ordre des tamis par ordre
de diamètres décroissent par unités de microns, est le suivant : 2000 µm, 1600 µm,
1250 µm, 1000 µm, 800 μm, 630μm, 500μm, 400μm, 315μm, 250μm, 200μm, 180μm,
160μm, 140μm, 100μm, 80μm, 63μm.
 Balance de précision de type ADVENTURER (de 1/100g)
 Etuve de marque MEMMERT.
 Colonne vibrante de marque RETSCH.
 Boites de pétries.
Mode opératoire :
 Sécher les échantillons à 105 °C pendant 24 h dans des boites de pétries.
 Peser 400 g de chaque échantillon (𝑃𝑖).
 Laver l’échantillon sous le robinet à l’aide d’un tamis de 63 µm et agiter
manuellement (pour éliminer la fraction pélitique).
 Sécher à nouveau les échantillons à 105 °C pendant 24 h dans des boites de pétries.
 Repeser les échantillons (𝑃𝑓).
Le taux des pélites est déterminé par l’expression suivante :
 Pi : le poids initial.
 Pf: poids final après rinçage.
 Tamiser sur une colonne vibrante pendant 10 min.
 Peser les refus de chaque tamis.
P (%) =
𝑷𝒊−𝑷𝒇
𝑷𝒊
x 100
