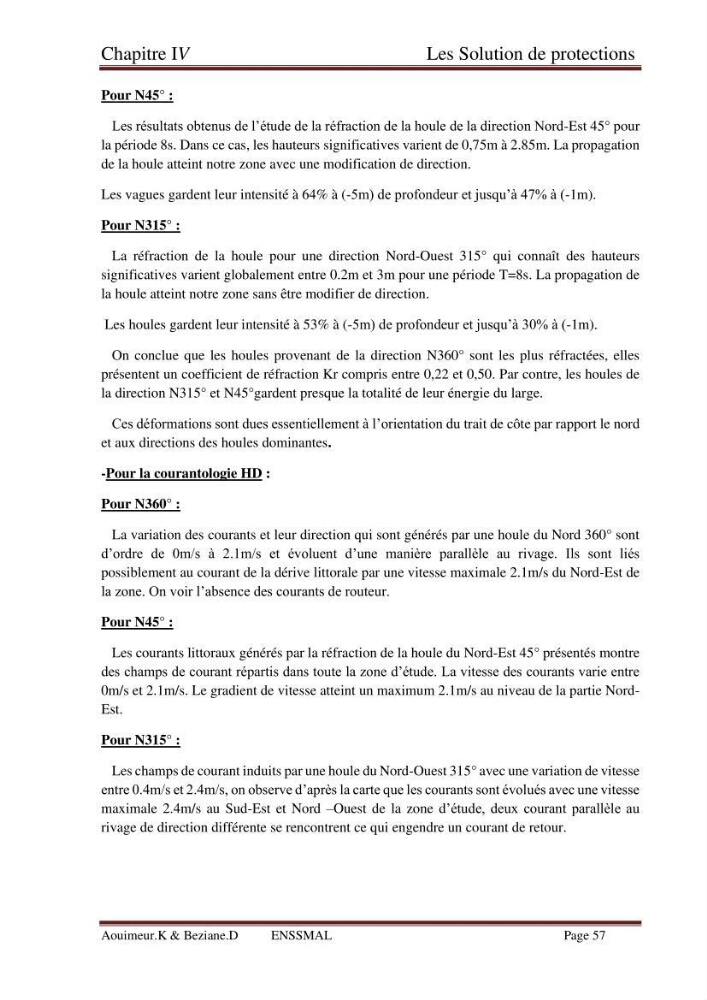

Chapitre IV
Les Solution de protections
Aouimeur.K & Beziane.D
ENSSMAL
Page 57
Pour N45° :
Les résultats obtenus de l’étude de la réfraction de la houle de la direction Nord-Est 45° pour
la période 8s. Dans ce cas, les hauteurs significatives varient de 0,75m à 2.85m. La propagation
de la houle atteint notre zone avec une modification de direction.
Les vagues gardent leur intensité à 64% à (-5m) de profondeur et jusqu’à 47% à (-1m).
Pour N315° :
La réfraction de la houle pour une direction Nord-Ouest 315° qui connaît des hauteurs
significatives varient globalement entre 0.2m et 3m pour une période T=8s. La propagation de
la houle atteint notre zone sans être modifier de direction.
Les houles gardent leur intensité à 53% à (-5m) de profondeur et jusqu’à 30% à (-1m).
On conclue que les houles provenant de la direction N360° sont les plus réfractées, elles
présentent un coefficient de réfraction Kr compris entre 0,22 et 0,50. Par contre, les houles de
la direction N315° et N45°gardent presque la totalité de leur énergie du large.
Ces déformations sont dues essentiellement à l’orientation du trait de côte par rapport le nord
et aux directions des houles dominantes.
-Pour la courantologie HD :
Pour N360° :
La variation des courants et leur direction qui sont générés par une houle du Nord 360° sont
d’ordre de 0m/s à 2.1m/s et évoluent d’une manière parallèle au rivage. Ils sont liés
possiblement au courant de la dérive littorale par une vitesse maximale 2.1m/s du Nord-Est de
la zone. On voir l’absence des courants de routeur.
Pour N45° :
Les courants littoraux générés par la réfraction de la houle du Nord-Est 45° présentés montre
des champs de courant répartis dans toute la zone d’étude. La vitesse des courants varie entre
0m/s et 2.1m/s. Le gradient de vitesse atteint un maximum 2.1m/s au niveau de la partie NordEst.
Pour N315° :
Les champs de courant induits par une houle du Nord-Ouest 315° avec une variation de vitesse
entre 0.4m/s et 2.4m/s, on observe d’après la carte que les courants sont évolués avec une vitesse
maximale 2.4m/s au Sud-Est et Nord –Ouest de la zone d’étude, deux courant parallèle au
rivage de direction différente se rencontrent ce qui engendre un courant de retour.
