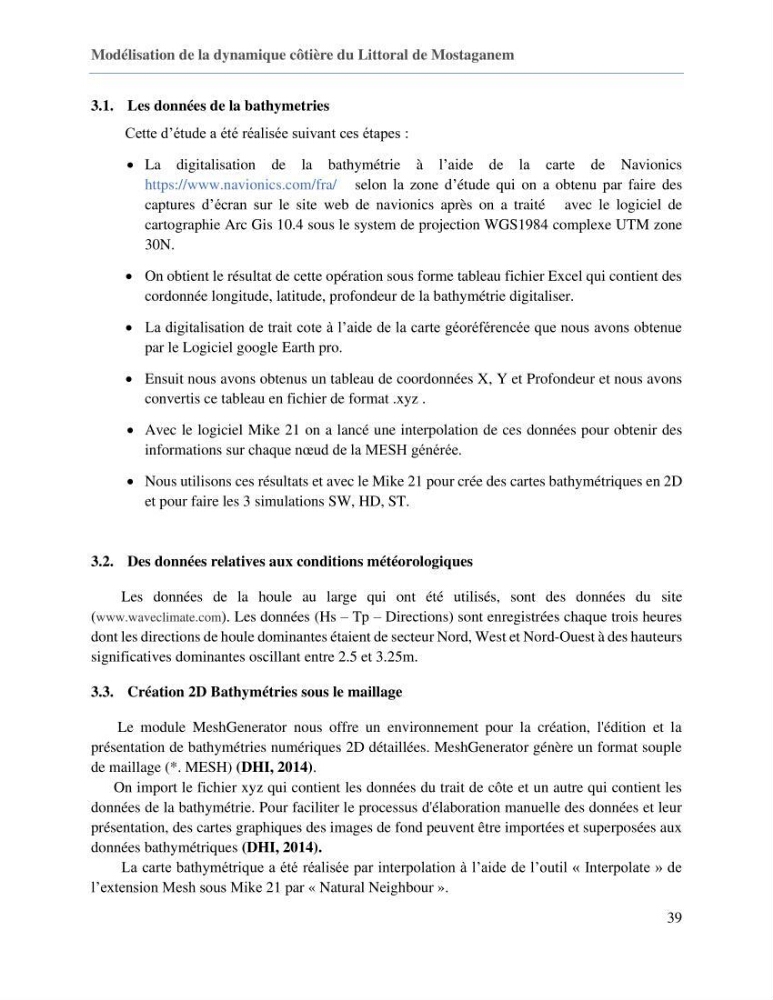

Modélisation de la dynamique côtière du Littoral de Mostaganem
39
3.1. Les données de la bathymetries
Cette d’étude a été réalisée suivant ces étapes :
• La digitalisation de la bathymétrie à l’aide de la carte de Navionics
https://www.navionics.com/fra/ selon la zone d’étude qui on a obtenu par faire des
captures d’écran sur le site web de navionics après on a traité avec le logiciel de
cartographie Arc Gis 10.4 sous le system de projection WGS1984 complexe UTM zone
30N.
• On obtient le résultat de cette opération sous forme tableau fichier Excel qui contient des
cordonnée longitude, latitude, profondeur de la bathymétrie digitaliser.
• La digitalisation de trait cote à l’aide de la carte géoréférencée que nous avons obtenue
par le Logiciel google Earth pro.
• Ensuit nous avons obtenus un tableau de coordonnées X, Y et Profondeur et nous avons
convertis ce tableau en fichier de format .xyz .
• Avec le logiciel Mike 21 on a lancé une interpolation de ces données pour obtenir des
informations sur chaque nœud de la MESH générée.
• Nous utilisons ces résultats et avec le Mike 21 pour crée des cartes bathymétriques en 2D
et pour faire les 3 simulations SW, HD, ST.
3.2. Des données relatives aux conditions météorologiques
Les données de la houle au large qui ont été utilisés, sont des données du site
(www.waveclimate.com). Les données (Hs – Tp – Directions) sont enregistrées chaque trois heures
dont les directions de houle dominantes étaient de secteur Nord, West et Nord-Ouest à des hauteurs
significatives dominantes oscillant entre 2.5 et 3.25m.
3.3. Création 2D Bathymétries sous le maillage
Le module MeshGenerator nous offre un environnement pour la création, l'édition et la
présentation de bathymétries numériques 2D détaillées. MeshGenerator génère un format souple
de maillage (*. MESH) (DHI, 2014).
On import le fichier xyz qui contient les données du trait de côte et un autre qui contient les
données de la bathymétrie. Pour faciliter le processus d'élaboration manuelle des données et leur
présentation, des cartes graphiques des images de fond peuvent être importées et superposées aux
données bathymétriques (DHI, 2014).
La carte bathymétrique a été réalisée par interpolation à l’aide de l’outil « Interpolate » de
l’extension Mesh sous Mike 21 par « Natural Neighbour ».
