4.1.1.2. Appareillage
Quel que soit le fabricant, l'appareillage comporte toujours quatre éléments
principaux.
> NÉBUUSEUR
II permet d'envoyer dans la flamme la solution sérique ou urinaire ou tout
autre liquide biologique, sous forme d'un aérosol de fines gouttelettes homogènes.
> BRÛLEUR
Associé étroitement au nébulisateur, il utilise habituellement le butane ou le
propane qui donnent une flamme proche de 2 000°C.
> ANALYSEUR OPTIQUE
Les photons émis ont une fréquence caractéristique du métal vaporisé.
Chaque métal émet plusieurs raies et on choisit la plus caractéristique et la plus
intense :
Na : 589 nm (raie jaune du sodium)
K : 767 nm
Li : 671 nm.
Un sélecteur de longueur d'onde, à prisme, à réseau ou généralement à
filtres, est indispensable.
Flamme
Carburant |
Comburant
Brûleur
Nébuliseur
H P
Filtres interférentiels
Phototubes et amplificateurs
nm
Chambre
de prémélange
l'Évier
Spécimen prédilué
Système de
traitement
des mesures
Affichage des résultats
Impression
Connexion informatique

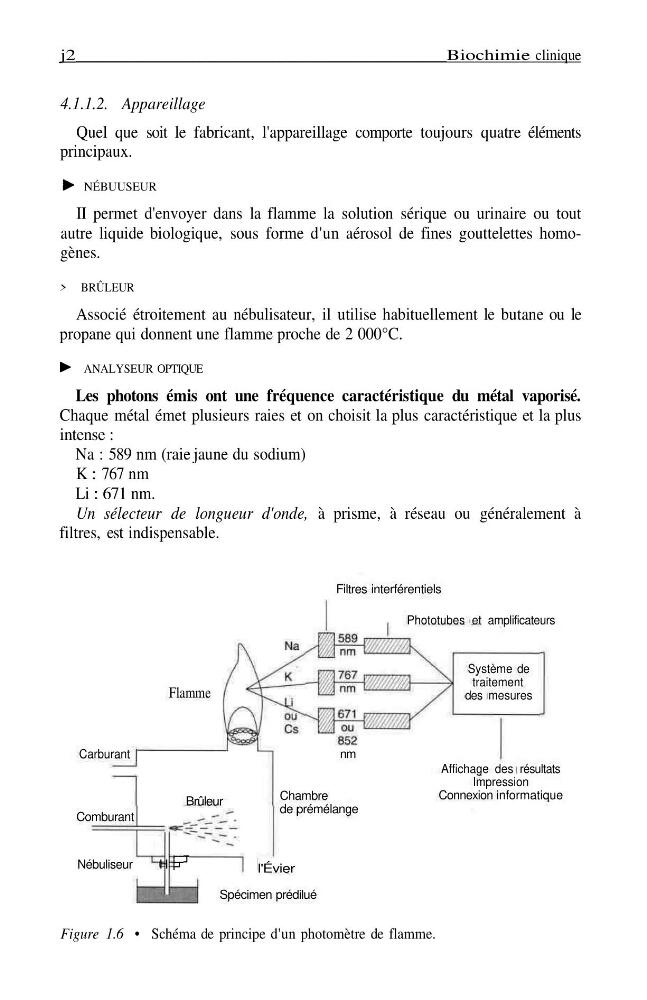

Figure 1.6 • Schéma de principe d'un photomètre de flamme.
