Session 3 : MHM : le modèle hydrologique maillé
426
Séparation des écoulements
Le débit de la rivière est composé principalement de trois types d’écoulement :
• L’écoulement direct de surface qui représente le ruissellement. C’est un écoulement rapide.
• L’écoulement retardé souterrain, appelé débit de base. Alimenté par les nappes d’eaux
souterraines, c’est un écoulement lent à cause du transit de l’eau dans le sol et le sous-sol.
• L’écoulement dit hypodermique qui sous-entend un écoulement au niveau de la couche
superficielle du sol.

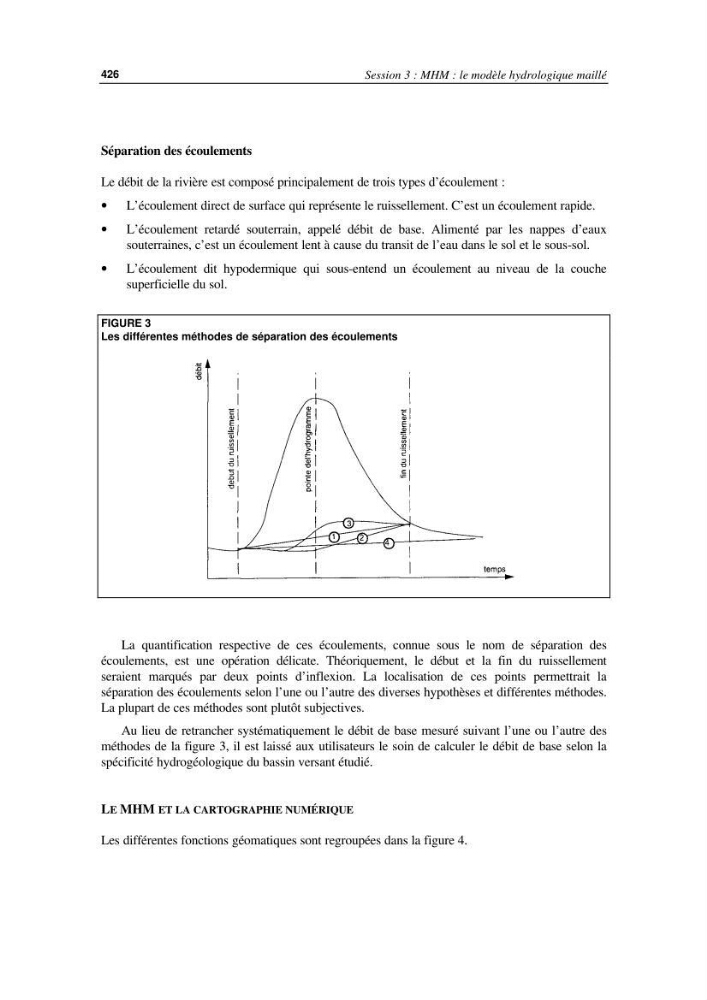

FIGURE 3
Les différentes méthodes de séparation des écoulements
La quantification respective de ces écoulements, connue sous le nom de séparation des
écoulements, est une opération délicate. Théoriquement, le début et la fin du ruissellement
seraient marqués par deux points d’inflexion. La localisation de ces points permettrait la
séparation des écoulements selon l’une ou l’autre des diverses hypothèses et différentes méthodes.
La plupart de ces méthodes sont plutôt subjectives.
Au lieu de retrancher systématiquement le débit de base mesuré suivant l’une ou l’autre des
méthodes de la figure 3, il est laissé aux utilisateurs le soin de calculer le débit de base selon la
spécificité hydrogéologique du bassin versant étudié.
LE MHM ET LA CARTOGRAPHIE NUMÉRIQUE
Les différentes fonctions géomatiques sont regroupées dans la figure 4.
