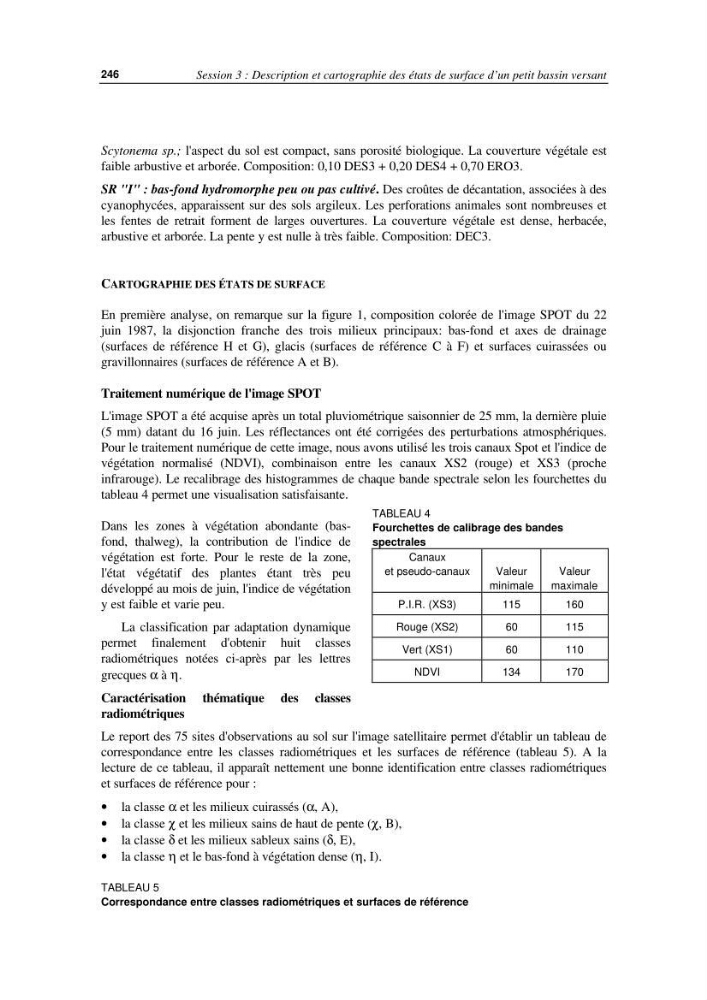

Session 3 : Description et cartographie des états de surface d’un petit bassin versant
246
Scytonema sp.; l'aspect du sol est compact, sans porosité biologique. La couverture végétale est
faible arbustive et arborée. Composition: 0,10 DES3 + 0,20 DES4 + 0,70 ERO3.
SR "I" : bas-fond hydromorphe peu ou pas cultivé. Des croûtes de décantation, associées à des
cyanophycées, apparaissent sur des sols argileux. Les perforations animales sont nombreuses et
les fentes de retrait forment de larges ouvertures. La couverture végétale est dense, herbacée,
arbustive et arborée. La pente y est nulle à très faible. Composition: DEC3.
CARTOGRAPHIE DES ÉTATS DE SURFACE
En première analyse, on remarque sur la figure 1, composition colorée de l'image SPOT du 22
juin 1987, la disjonction franche des trois milieux principaux: bas-fond et axes de drainage
(surfaces de référence H et G), glacis (surfaces de référence C à F) et surfaces cuirassées ou
gravillonnaires (surfaces de référence A et B).
Traitement numérique de l'image SPOT
L'image SPOT a été acquise après un total pluviométrique saisonnier de 25 mm, la dernière pluie
(5 mm) datant du 16 juin. Les réflectances ont été corrigées des perturbations atmosphériques.
Pour le traitement numérique de cette image, nous avons utilisé les trois canaux Spot et l'indice de
végétation normalisé (NDVI), combinaison entre les canaux XS2 (rouge) et XS3 (proche
infrarouge). Le recalibrage des histogrammes de chaque bande spectrale selon les fourchettes du
tableau 4 permet une visualisation satisfaisante.
Dans les zones à végétation abondante (basfond, thalweg), la contribution de l'indice de
végétation est forte. Pour le reste de la zone,
l'état végétatif des plantes étant très peu
développé au mois de juin, l'indice de végétation
y est faible et varie peu.
La classification par adaptation dynamique
permet finalement d'obtenir huit classes
radiométriques notées ci-après par les lettres
grecques α à η.
Caractérisation thématique des classes
radiométriques
Le report des 75 sites d'observations au sol sur l'image satellitaire permet d'établir un tableau de
correspondance entre les classes radiométriques et les surfaces de référence (tableau 5). A la
lecture de ce tableau, il apparaît nettement une bonne identification entre classes radiométriques
et surfaces de référence pour :
• la classe α et les milieux cuirassés (α, A),
• la classe χ et les milieux sains de haut de pente (χ, B),
• la classe δ et les milieux sableux sains (δ, E),
• la classe η et le bas-fond à végétation dense (η, I).
TABLEAU 5
Correspondance entre classes radiométriques et surfaces de référence
TABLEAU 4
Fourchettes de calibrage des bandes
spectrales
Canaux
et pseudo-canaux
Valeur
minimale
Valeur
maximale
P.I.R. (XS3)
115
160
Rouge (XS2)
60
115
Vert (XS1)
60
110
NDVI
134
170
