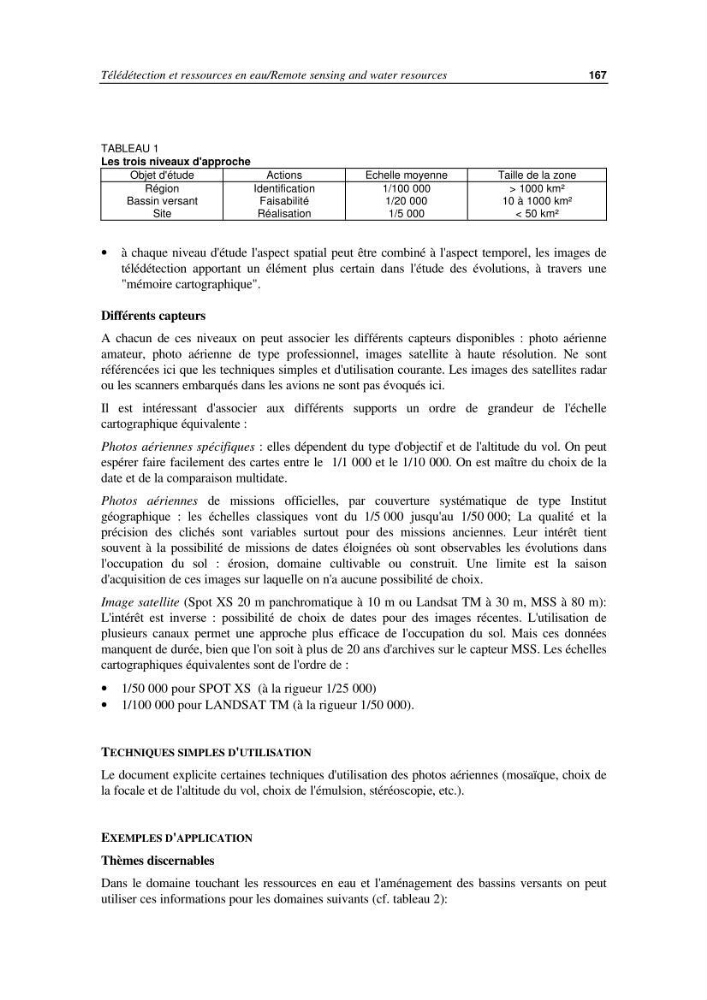

Télédétection et ressources en eau/Remote sensing and water resources
167
TABLEAU 1
Les trois niveaux d'approche
Objet d'étude
Actions
Echelle moyenne
Taille de la zone
Région
Bassin versant
Site
Identification
Faisabilité
Réalisation
1/100 000
1/20 000
1/5 000
> 1000 km²
10 à 1000 km²
< 50 km²
• à chaque niveau d'étude l'aspect spatial peut être combiné à l'aspect temporel, les images de
télédétection apportant un élément plus certain dans l'étude des évolutions, à travers une
"mémoire cartographique".
Différents capteurs
A chacun de ces niveaux on peut associer les différents capteurs disponibles : photo aérienne
amateur, photo aérienne de type professionnel, images satellite à haute résolution. Ne sont
référencées ici que les techniques simples et d'utilisation courante. Les images des satellites radar
ou les scanners embarqués dans les avions ne sont pas évoqués ici.
Il est intéressant d'associer aux différents supports un ordre de grandeur de l'échelle
cartographique équivalente :
Photos aériennes spécifiques : elles dépendent du type d'objectif et de l'altitude du vol. On peut
espérer faire facilement des cartes entre le 1/1 000 et le 1/10 000. On est maître du choix de la
date et de la comparaison multidate.
Photos aériennes de missions officielles, par couverture systématique de type Institut
géographique : les échelles classiques vont du 1/5 000 jusqu'au 1/50 000; La qualité et la
précision des clichés sont variables surtout pour des missions anciennes. Leur intérêt tient
souvent à la possibilité de missions de dates éloignées où sont observables les évolutions dans
l'occupation du sol : érosion, domaine cultivable ou construit. Une limite est la saison
d'acquisition de ces images sur laquelle on n'a aucune possibilité de choix.
Image satellite (Spot XS 20 m panchromatique à 10 m ou Landsat TM à 30 m, MSS à 80 m):
L'intérêt est inverse : possibilité de choix de dates pour des images récentes. L'utilisation de
plusieurs canaux permet une approche plus efficace de l'occupation du sol. Mais ces données
manquent de durée, bien que l'on soit à plus de 20 ans d'archives sur le capteur MSS. Les échelles
cartographiques équivalentes sont de l'ordre de :
• 1/50 000 pour SPOT XS (à la rigueur 1/25 000)
• 1/100 000 pour LANDSAT TM (à la rigueur 1/50 000).
TECHNIQUES SIMPLES D'UTILISATION
Le document explicite certaines techniques d'utilisation des photos aériennes (mosaïque, choix de
la focale et de l'altitude du vol, choix de l'émulsion, stéréoscopie, etc.).
EXEMPLES D'APPLICATION
Thèmes discernables
Dans le domaine touchant les ressources en eau et l'aménagement des bassins versants on peut
utiliser ces informations pour les domaines suivants (cf. tableau 2):
167
TABLEAU 1
Les trois niveaux d'approche
Objet d'étude
Actions
Echelle moyenne
Taille de la zone
Région
Bassin versant
Site
Identification
Faisabilité
Réalisation
1/100 000
1/20 000
1/5 000
> 1000 km²
10 à 1000 km²
< 50 km²
• à chaque niveau d'étude l'aspect spatial peut être combiné à l'aspect temporel, les images de
télédétection apportant un élément plus certain dans l'étude des évolutions, à travers une
"mémoire cartographique".
Différents capteurs
A chacun de ces niveaux on peut associer les différents capteurs disponibles : photo aérienne
amateur, photo aérienne de type professionnel, images satellite à haute résolution. Ne sont
référencées ici que les techniques simples et d'utilisation courante. Les images des satellites radar
ou les scanners embarqués dans les avions ne sont pas évoqués ici.
Il est intéressant d'associer aux différents supports un ordre de grandeur de l'échelle
cartographique équivalente :
Photos aériennes spécifiques : elles dépendent du type d'objectif et de l'altitude du vol. On peut
espérer faire facilement des cartes entre le 1/1 000 et le 1/10 000. On est maître du choix de la
date et de la comparaison multidate.
Photos aériennes de missions officielles, par couverture systématique de type Institut
géographique : les échelles classiques vont du 1/5 000 jusqu'au 1/50 000; La qualité et la
précision des clichés sont variables surtout pour des missions anciennes. Leur intérêt tient
souvent à la possibilité de missions de dates éloignées où sont observables les évolutions dans
l'occupation du sol : érosion, domaine cultivable ou construit. Une limite est la saison
d'acquisition de ces images sur laquelle on n'a aucune possibilité de choix.
Image satellite (Spot XS 20 m panchromatique à 10 m ou Landsat TM à 30 m, MSS à 80 m):
L'intérêt est inverse : possibilité de choix de dates pour des images récentes. L'utilisation de
plusieurs canaux permet une approche plus efficace de l'occupation du sol. Mais ces données
manquent de durée, bien que l'on soit à plus de 20 ans d'archives sur le capteur MSS. Les échelles
cartographiques équivalentes sont de l'ordre de :
• 1/50 000 pour SPOT XS (à la rigueur 1/25 000)
• 1/100 000 pour LANDSAT TM (à la rigueur 1/50 000).
TECHNIQUES SIMPLES D'UTILISATION
Le document explicite certaines techniques d'utilisation des photos aériennes (mosaïque, choix de
la focale et de l'altitude du vol, choix de l'émulsion, stéréoscopie, etc.).
EXEMPLES D'APPLICATION
Thèmes discernables
Dans le domaine touchant les ressources en eau et l'aménagement des bassins versants on peut
utiliser ces informations pour les domaines suivants (cf. tableau 2):
