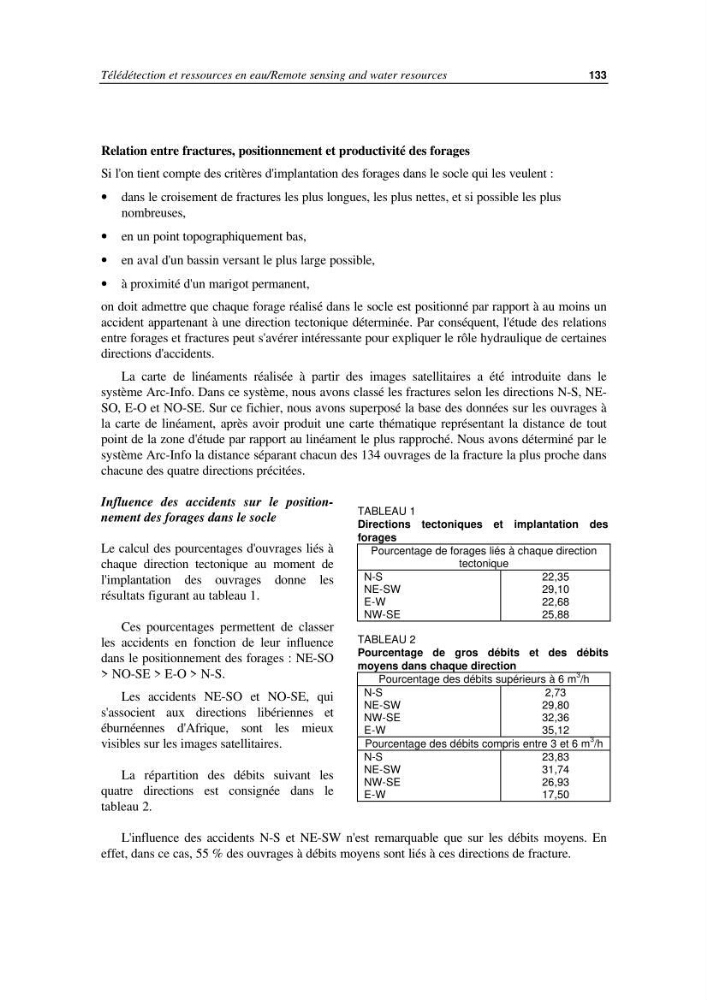

Télédétection et ressources en eau/Remote sensing and water resources
133
Relation entre fractures, positionnement et productivité des forages
Si l'on tient compte des critères d'implantation des forages dans le socle qui les veulent :
• dans le croisement de fractures les plus longues, les plus nettes, et si possible les plus
nombreuses,
• en un point topographiquement bas,
• en aval d'un bassin versant le plus large possible,
• à proximité d'un marigot permanent,
on doit admettre que chaque forage réalisé dans le socle est positionné par rapport à au moins un
accident appartenant à une direction tectonique déterminée. Par conséquent, l'étude des relations
entre forages et fractures peut s'avérer intéressante pour expliquer le rôle hydraulique de certaines
directions d'accidents.
La carte de linéaments réalisée à partir des images satellitaires a été introduite dans le
système Arc-Info. Dans ce système, nous avons classé les fractures selon les directions N-S, NESO, E-O et NO-SE. Sur ce fichier, nous avons superposé la base des données sur les ouvrages à
la carte de linéament, après avoir produit une carte thématique représentant la distance de tout
point de la zone d'étude par rapport au linéament le plus rapproché. Nous avons déterminé par le
système Arc-Info la distance séparant chacun des 134 ouvrages de la fracture la plus proche dans
chacune des quatre directions précitées.
Influence des accidents sur le positionnement des forages dans le socle
Le calcul des pourcentages d'ouvrages liés à
chaque direction tectonique au moment de
l'implantation des ouvrages donne les
résultats figurant au tableau 1.
Ces pourcentages permettent de classer
les accidents en fonction de leur influence
dans le positionnement des forages : NE-SO
> NO-SE > E-O > N-S.
Les accidents NE-SO et NO-SE, qui
s'associent aux directions libériennes et
éburnéennes d'Afrique, sont les mieux
visibles sur les images satellitaires.
La répartition des débits suivant les
quatre directions est consignée dans le
tableau 2.
L'influence des accidents N-S et NE-SW n'est remarquable que sur les débits moyens. En
effet, dans ce cas, 55 % des ouvrages à débits moyens sont liés à ces directions de fracture.
TABLEAU 1
Directions tectoniques et implantation des
forages
Pourcentage de forages liés à chaque direction
tectonique
N-S
NE-SW
E-W
NW-SE
22,35
29,10
22,68
25,88
TABLEAU 2
Pourcentage de gros débits et des débits
moyens dans chaque direction
Pourcentage des débits supérieurs à 6 m
3 /h
N-S
NE-SW
NW-SE
E-W
2,73
29,80
32,36
35,12
Pourcentage des débits compris entre 3 et 6 m
3 /h
N-S
NE-SW
NW-SE
E-W
23,83
31,74
26,93
17,50
