CHAPITRE III : MATERIEL ET METHODES
38
3. Le tamisage
• Ls série de tamis de base selon AFNOR :
0,063 – 0,125 – 0,25 – 0,50 – 1
• La série choisie :
0,063 – 0,08 – 0,1 – 0,14 – 0,16 – 0,18 – 0,2 – 0,25 – 0,315 – 0,4 – 0,50 – 0,63 – 0.,8 – 1 –
1,25 – 1,4.
• A l’aide d’une tamiseuse l’échantillon est passé par les tamis placés en ordre décroissant
selon la taille des mailles. Une agitation d’une amplitude de 60 vibrations par minute est
effectuée pendant 10 minutes.
• Le refus de chaque tamis est pesé par la suite.

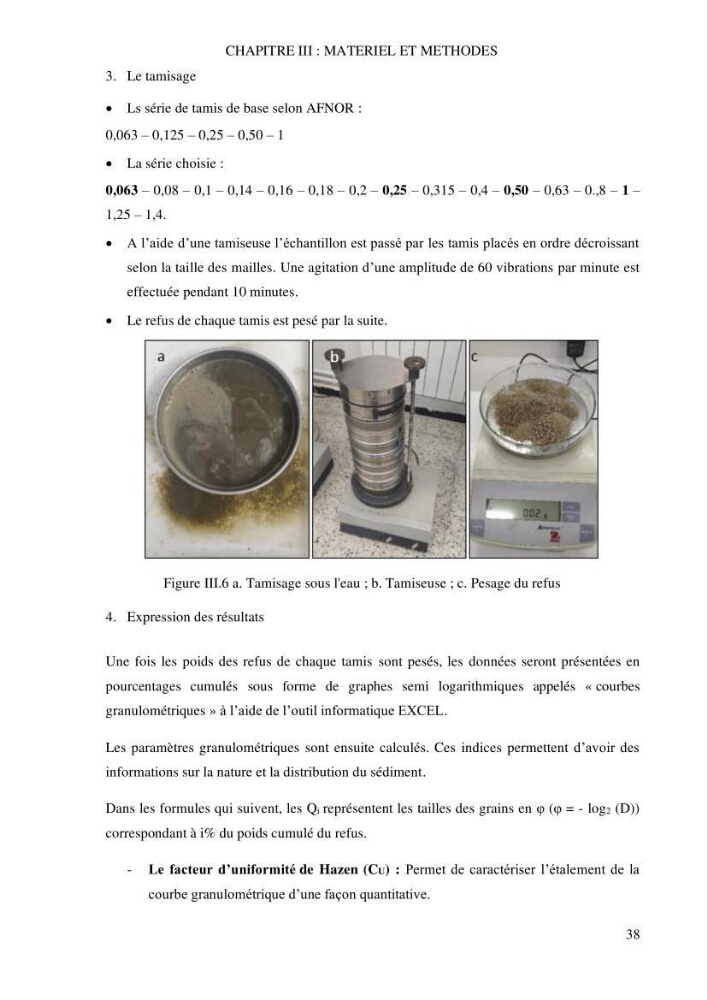

Figure III.6 a. Tamisage sous l'eau ; b. Tamiseuse ; c. Pesage du refus
4. Expression des résultats
Une fois les poids des refus de chaque tamis sont pesés, les données seront présentées en
pourcentages cumulés sous forme de graphes semi logarithmiques appelés « courbes
granulométriques » à l’aide de l’outil informatique EXCEL.
Les paramètres granulométriques sont ensuite calculés. Ces indices permettent d’avoir des
informations sur la nature et la distribution du sédiment.
Dans les formules qui suivent, les Q i représentent les tailles des grains en φ (φ = - log 2 (D))
correspondant à i% du poids cumulé du refus.
- Le facteur d’uniformité de Hazen (CU) : Permet de caractériser l’étalement de la
courbe granulométrique d’une façon quantitative.
