Matériel et méthodes
45

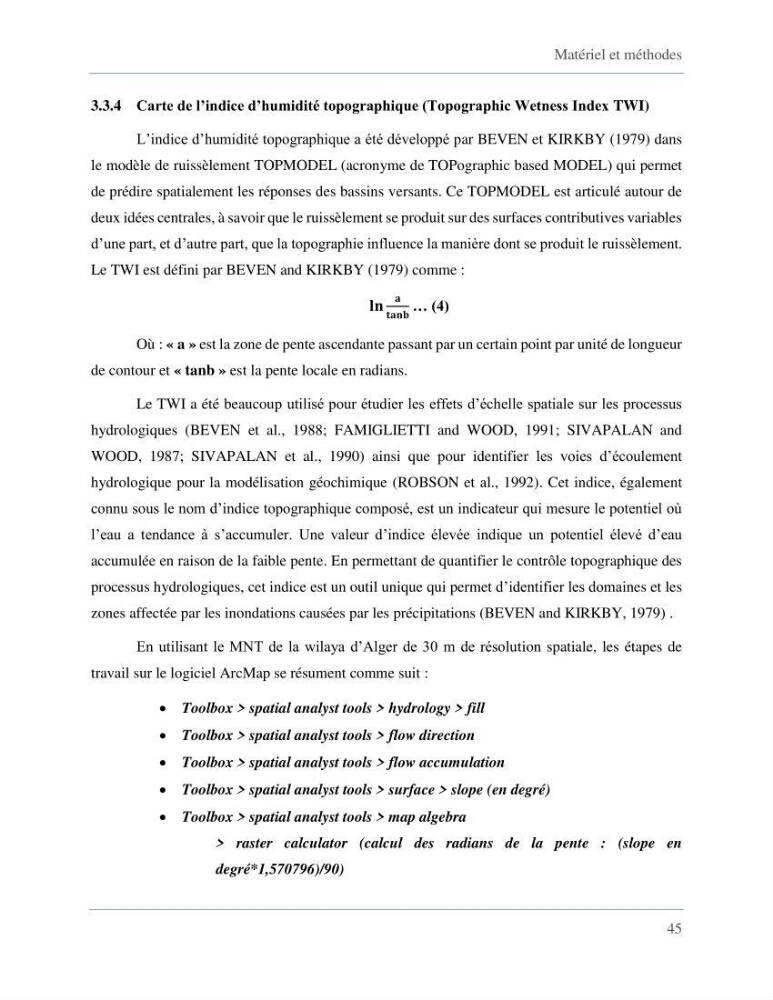

3.3.4 Carte de l’indice d’humidité topographique (Topographic Wetness Index TWI)
L’indice d’humidité topographique a été développé par BEVEN et KIRKBY (1979) dans
le modèle de ruissèlement TOPMODEL (acronyme de TOPographic based MODEL) qui permet
de prédire spatialement les réponses des bassins versants. Ce TOPMODEL est articulé autour de
deux idées centrales, à savoir que le ruissèlement se produit sur des surfaces contributives variables
d’une part, et d’autre part, que la topographie influence la manière dont se produit le ruissèlement.
Le TWI est défini par BEVEN and KIRKBY (1979) comme :
í µí°¥í µí°§
í µí°
í µí°í µí°í µí°§í µí°
… (4)
Où : « a » est la zone de pente ascendante passant par un certain point par unité de longueur
de contour et « tanb » est la pente locale en radians.
Le TWI a été beaucoup utilisé pour étudier les effets d’échelle spatiale sur les processus
hydrologiques (BEVEN et al., 1988; FAMIGLIETTI and WOOD, 1991; SIVAPALAN and
WOOD, 1987; SIVAPALAN et al., 1990) ainsi que pour identifier les voies d’écoulement
hydrologique pour la modélisation géochimique (ROBSON et al., 1992). Cet indice, également
connu sous le nom d’indice topographique composé, est un indicateur qui mesure le potentiel où
l’eau a tendance à s’accumuler. Une valeur d’indice élevée indique un potentiel élevé d’eau
accumulée en raison de la faible pente. En permettant de quantifier le contrôle topographique des
processus hydrologiques, cet indice est un outil unique qui permet d’identifier les domaines et les
zones affectée par les inondations causées par les précipitations (BEVEN and KIRKBY, 1979) .
En utilisant le MNT de la wilaya d’Alger de 30 m de résolution spatiale, les étapes de
travail sur le logiciel ArcMap se résument comme suit :
Toolbox > spatial analyst tools > hydrology > fill
Toolbox > spatial analyst tools > flow direction
Toolbox > spatial analyst tools > flow accumulation
Toolbox > spatial analyst tools > surface > slope (en degré)
Toolbox > spatial analyst tools > map algebra
> raster calculator (calcul des radians de la pente : (slope en
degré*1,570796)/90)
