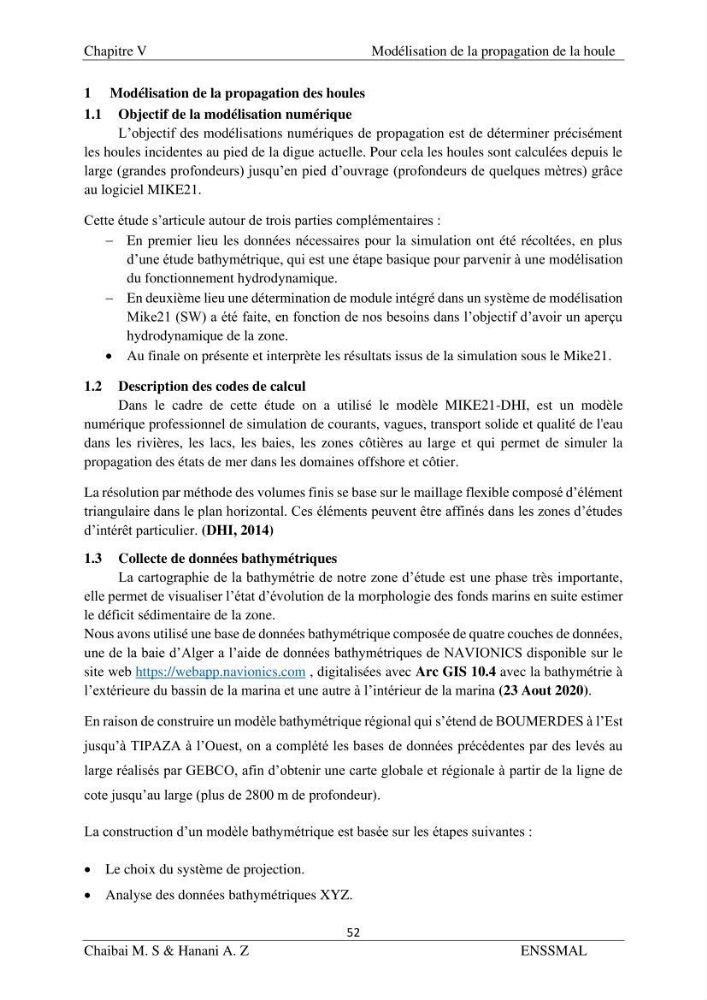

Chapitre V
Modélisation de la propagation de la houle
52
Chaibai M. S & Hanani A. Z
ENSSMAL
1 Modélisation de la propagation des houles
1.1 Objectif de la modélisation numérique
L’objectif des modélisations numériques de propagation est de déterminer précisément
les houles incidentes au pied de la digue actuelle. Pour cela les houles sont calculées depuis le
large (grandes profondeurs) jusqu’en pied d’ouvrage (profondeurs de quelques mètres) grâce
au logiciel MIKE21.
Cette étude s’articule autour de trois parties complémentaires :
− En premier lieu les données nécessaires pour la simulation ont été récoltées, en plus
d’une étude bathymétrique, qui est une étape basique pour parvenir à une modélisation
du fonctionnement hydrodynamique.
− En deuxième lieu une détermination de module intégré dans un système de modélisation
Mike21 (SW) a été faite, en fonction de nos besoins dans l’objectif d’avoir un aperçu
hydrodynamique de la zone.
• Au finale on présente et interprète les résultats issus de la simulation sous le Mike21.
1.2 Description des codes de calcul
Dans le cadre de cette étude on a utilisé le modèle MIKE21-DHI, est un modèle
numérique professionnel de simulation de courants, vagues, transport solide et qualité de l'eau
dans les rivières, les lacs, les baies, les zones côtières au large et qui permet de simuler la
propagation des états de mer dans les domaines offshore et côtier.
La résolution par méthode des volumes finis se base sur le maillage flexible composé d’élément
triangulaire dans le plan horizontal. Ces éléments peuvent être affinés dans les zones d’études
d’intérêt particulier. (DHI, 2014)
1.3 Collecte de données bathymétriques
La cartographie de la bathymétrie de notre zone d’étude est une phase très importante,
elle permet de visualiser l’état d’évolution de la morphologie des fonds marins en suite estimer
le déficit sédimentaire de la zone.
Nous avons utilisé une base de données bathymétrique composée de quatre couches de données,
une de la baie d’Alger a l’aide de données bathymétriques de NAVIONICS disponible sur le
site web https://webapp.navionics.com , digitalisées avec Arc GIS 10.4 avec la bathymétrie à
l’extérieure du bassin de la marina et une autre à l’intérieur de la marina (23 Aout 2020).
En raison de construire un modèle bathymétrique régional qui s’étend de BOUMERDES à l’Est
jusqu’à TIPAZA à l’Ouest, on a complété les bases de données précédentes par des levés au
large réalisés par GEBCO, afin d’obtenir une carte globale et régionale à partir de la ligne de
cote jusqu’au large (plus de 2800 m de profondeur).
La construction d’un modèle bathymétrique est basée sur les étapes suivantes :
• Le choix du système de projection.
• Analyse des données bathymétriques XYZ.
