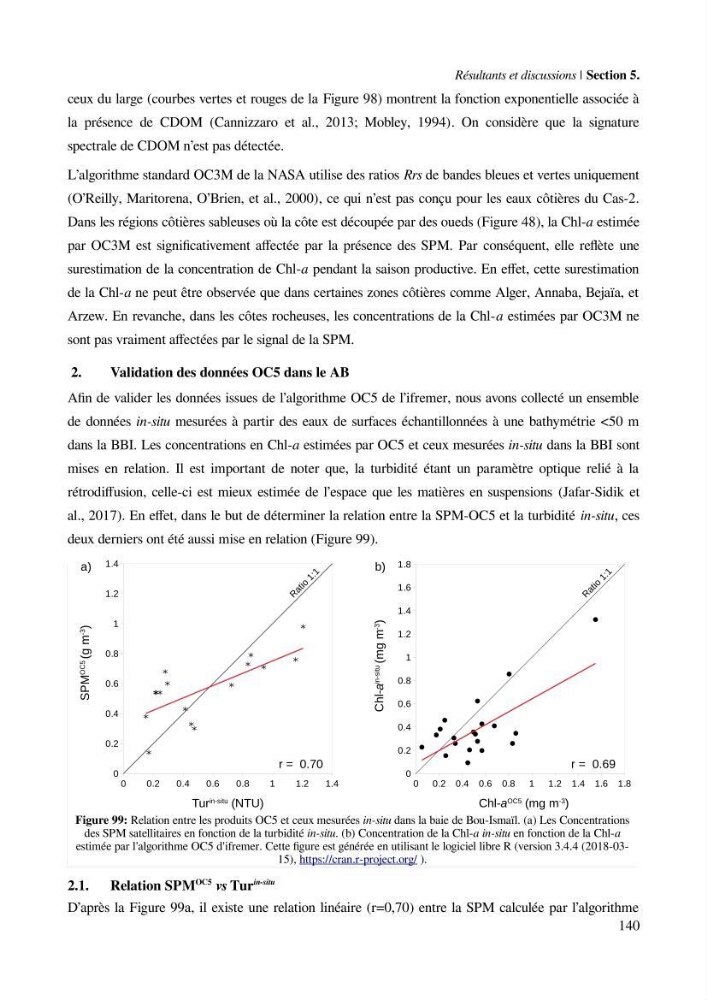

Résultants et discussions | Section 5.
ceux du large (courbes vertes et rouges de la Figure 98) montrent la fonction exponentielle associée à
la présence de CDOM (Cannizzaro et al., 2013; Mobley, 1994). On considère que la signature
spectrale de CDOM n’est pas détectée.
L’algorithme standard OC3M de la NASA utilise des ratios Rrs de bandes bleues et vertes uniquement
(O’Reilly, Maritorena, O’Brien, et al., 2000), ce qui n’est pas conçu pour les eaux côtières du Cas-2.
Dans les régions côtières sableuses où la côte est découpée par des oueds (Figure 48), la Chl-a estimée
par OC3M est significativement affectée par la présence des SPM. Par conséquent, elle reflète une
surestimation de la concentration de Chl-a pendant la saison productive. En effet, cette surestimation
de la Chl-a ne peut être observée que dans certaines zones côtières comme Alger, Annaba, Bejaïa, et
Arzew. En revanche, dans les côtes rocheuses, les concentrations de la Chl-a estimées par OC3M ne
sont pas vraiment affectées par le signal de la SPM.
2.
Validation des données OC5 dans le AB
Afin de valider les données issues de l’algorithme OC5 de l’ifremer, nous avons collecté un ensemble
de données in-situ mesurées à partir des eaux de surfaces échantillonnées à une bathymétrie <50 m
dans la BBI. Les concentrations en Chl-a estimées par OC5 et ceux mesurées in-situ dans la BBI sont
mises en relation. Il est important de noter que, la turbidité étant un paramètre optique relié à la
rétrodiffusion, celle-ci est mieux estimée de l’espace que les matières en suspensions (Jafar-Sidik et
al., 2017). En effet, dans le but de déterminer la relation entre la SPM-OC5 et la turbidité in-situ, ces
deux derniers ont été aussi mise en relation (Figure 99).
2.1. Relation SPM
OC5 vs Tur
in-situ
D’après la Figure 99a, il existe une relation linéaire (r=0,70) entre la SPM calculée par l’algorithme
140
Figure 99: Relation entre les produits OC5 et ceux mesurées in-situ dans la baie de Bou-Ismaïl. (a) Les Concentrations
des SPM satellitaires en fonction de la turbidité in-situ. (b) Concentration de la Chl-a in-situ en fonction de la Chl-a
estimée par l'algorithme OC5 d'ifremer. Cette figure est générée en utilisant le logiciel libre R (version 3.4.4 (2018-0315), https://cran.r-project.org/ ).
0
0.2
0.4
0.6
0.8
1
1.2
1.4
0
0.2
0.4
0.6
0.8
1
1.2
1.4
0
0.2 0.4 0.6 0.8
1
1.2 1.4 1.6 1.8
0
0.2
0.4
0.6
0.8
1
1.2
1.4
1.6
1.8
Tur
in-situ (NTU)
SPM
OC5
(g m
-3
)
Chl-a
in-situ
(mg m
-3
)
Chl-a
OC5 (mg m
-3
)
r = 0.69
r = 0.70
a)
b)
