.
-
, r
—
-
'
'
\
!
*
Le’uide
d electrons mobiles sert
de « tam—
—
_
On place les spheres dans les depress1ons blanpon
ou
d « ecran» entre les cœurs ou 10118 posrt1fs;
ches; leurs centres se trouvent au—dessus des trous
les
plans du reseau cristallin pourront glisser
de la première couche. On obtient une structure
facement les uns sur les autres. Les métaux sont très
cubique à faces centrées (g. 8.40 b). Exemples :
malleables et tres ductes (g. 838).
Ca, Sr, Al, Ni,_Cu, Pt.

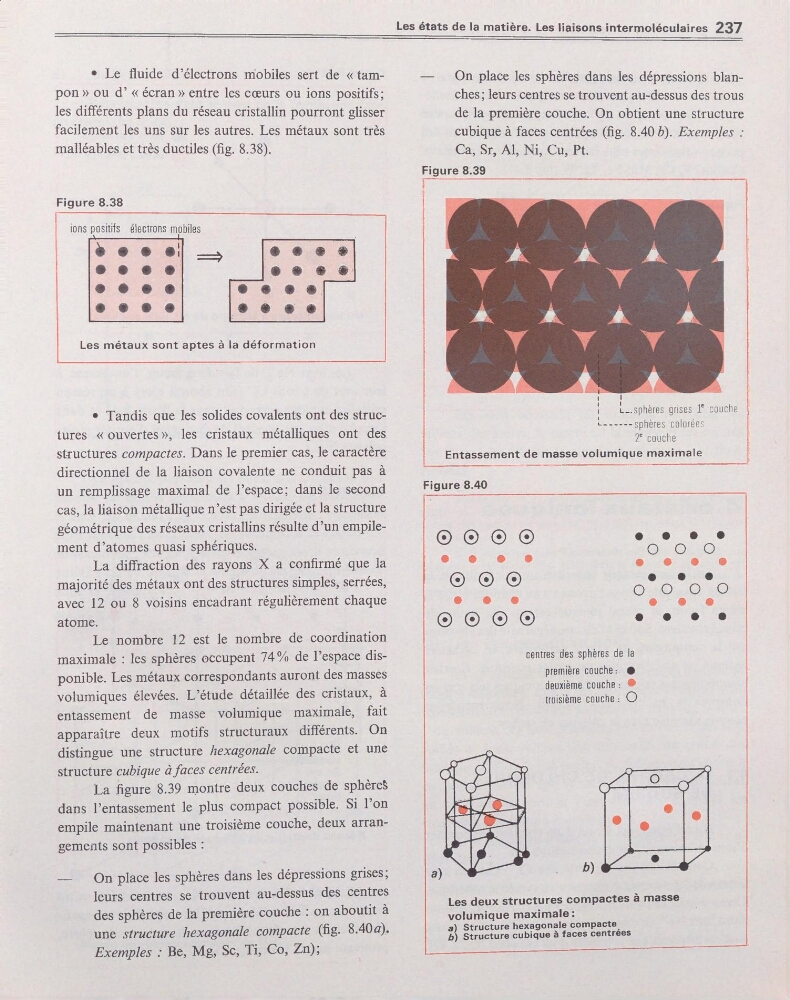

F'gure 8.39_
_
Figure 8.38
‘
,
,
‘
ions positifs électrons mobiles
,
'
"l =>
59 9%
A
Â
Â
"…! 0501
L,‘ 9 OL :$…
'
!
,
'
Les métaux sont aptes à la déformation
Y
V
Y
°
Tandis que les solides cdvalents ont des struc:
L—'5Ph9feS 9”393 1° CÛUChE
.
,
.
,
hun—sphères colorées
tures
« ouvertes», les cristaux metalhques ont des
2, muche
structures compactes. Dans le premier cas, le caractère
Entassement de masse volumique maximale
directionnel de la liaison covalente ne conduit pas à
-
un remplissage maximal de l’espace; dans le second
Figure_8.40
cas, la liaison métallique n’est pas dirigée et la structure
,
-
_
géométri ue des réseaux cristallins résulte d’un empile—
.…
@@@@
....
ment (1 atomes quas1 spher1ques.
O
O
O
La diñraction des rayons X a conrmé que la
;
C'
©
©
C‘
G
o
0
©
_
majorité des métaux ont des structures simples, serrées,
@ @ @
O
0
O
O
O
0
0
avec 12 ou 8 voisins encadrant régulièrement chaque
G
0
0
O
C,.
@
atome.
,
.
-
_’
@ @ @ @
o
o
o
o
Le nombre 12 est le nombre de
coordination
_
_
_
-
maximale : les sphères oCcupent 74% de l’espace discentres des sphères de la
poniblc. Les métaux correspondants auront des masses
,
première cour:th :
.
-
.
,
,
,,
,
-
,
-
«
deuxième nous 9:
volum1ques
elevees. L etude_detarllee
des cristaux, a
_
troisième couche: 0
entassement
de
masse
volumique .max1male, fait
apparaître deux motifs structuraux différents. On
_
-
distingue une structure hexagonale compacte et une
_
structure cubique
à faces centrées…
.‘0‘äh.
.
_
.
La gure 8.39 montre'deux couches de sphères
L....
.A.
dans l’entassement le plus compact possible. Si l’on
AË®’z
@
‘
.
erripile maintenant une troisième couche, deux arran—
‘
.
_
gements sont possibles :,
_
,;
'
'
-
‘
'
nr —
-
——
On place les sphères dans les dépressions grises;
a) _
_
_
b)
_
.
-dessus des centres
_
‘
leurs_
centres se
au
.
Les deux structures compactes a masse
'
des sphères de la prem1ere
couche : on aboutit a
volumique maximale:
,
une structure hexagonale compacte
(g. 8.40a)_.
?) ÊËËÊÏËÏÊ
_
_
Exemples : Be, Mg, Sc, T1,_Co, Zn);
“_
-
‘
‘
-
, r
—
-
'
'
\
!
*
Le’uide
d electrons mobiles sert
de « tam—
—
_
On place les spheres dans les depress1ons blanpon
ou
d « ecran» entre les cœurs ou 10118 posrt1fs;
ches; leurs centres se trouvent au—dessus des trous
les
plans du reseau cristallin pourront glisser
de la première couche. On obtient une structure
facement les uns sur les autres. Les métaux sont très
cubique à faces centrées (g. 8.40 b). Exemples :
malleables et tres ductes (g. 838).
Ca, Sr, Al, Ni,_Cu, Pt.
F'gure 8.39_
_
Figure 8.38
‘
,
,
‘
ions positifs électrons mobiles
,
'
"l =>
59 9%
A
Â
Â
"…! 0501
L,‘ 9 OL :$…
'
!
,
'
Les métaux sont aptes à la déformation
Y
V
Y
°
Tandis que les solides cdvalents ont des struc:
L—'5Ph9feS 9”393 1° CÛUChE
.
,
.
,
hun—sphères colorées
tures
« ouvertes», les cristaux metalhques ont des
2, muche
structures compactes. Dans le premier cas, le caractère
Entassement de masse volumique maximale
directionnel de la liaison covalente ne conduit pas à
-
un remplissage maximal de l’espace; dans le second
Figure_8.40
cas, la liaison métallique n’est pas dirigée et la structure
,
-
_
géométri ue des réseaux cristallins résulte d’un empile—
.…
@@@@
....
ment (1 atomes quas1 spher1ques.
O
O
O
La diñraction des rayons X a conrmé que la
;
C'
©
©
C‘
G
o
0
©
_
majorité des métaux ont des structures simples, serrées,
@ @ @
O
0
O
O
O
0
0
avec 12 ou 8 voisins encadrant régulièrement chaque
G
0
0
O
C,.
@
atome.
,
.
-
_’
@ @ @ @
o
o
o
o
Le nombre 12 est le nombre de
coordination
_
_
_
-
maximale : les sphères oCcupent 74% de l’espace discentres des sphères de la
poniblc. Les métaux correspondants auront des masses
,
première cour:th :
.
-
.
,
,
,,
,
-
,
-
«
deuxième nous 9:
volum1ques
elevees. L etude_detarllee
des cristaux, a
_
troisième couche: 0
entassement
de
masse
volumique .max1male, fait
apparaître deux motifs structuraux différents. On
_
-
distingue une structure hexagonale compacte et une
_
structure cubique
à faces centrées…
.‘0‘äh.
.
_
.
La gure 8.39 montre'deux couches de sphères
L....
.A.
dans l’entassement le plus compact possible. Si l’on
AË®’z
@
‘
.
erripile maintenant une troisième couche, deux arran—
‘
.
_
gements sont possibles :,
_
,;
'
'
-
‘
'
nr —
-
——
On place les sphères dans les dépressions grises;
a) _
_
_
b)
_
.
-dessus des centres
_
‘
leurs_
centres se
au
.
Les deux structures compactes a masse
'
des sphères de la prem1ere
couche : on aboutit a
volumique maximale:
,
une structure hexagonale compacte
(g. 8.40a)_.
?) ÊËËÊÏËÏÊ
_
_
Exemples : Be, Mg, Sc, T1,_Co, Zn);
“_
-
‘
‘
