400
Hydrologie quantitative
Coefficient de forme
Q24h
•
2187 +-------------------;;----~2187
810
810 -/----------.--=---;~.
300
300

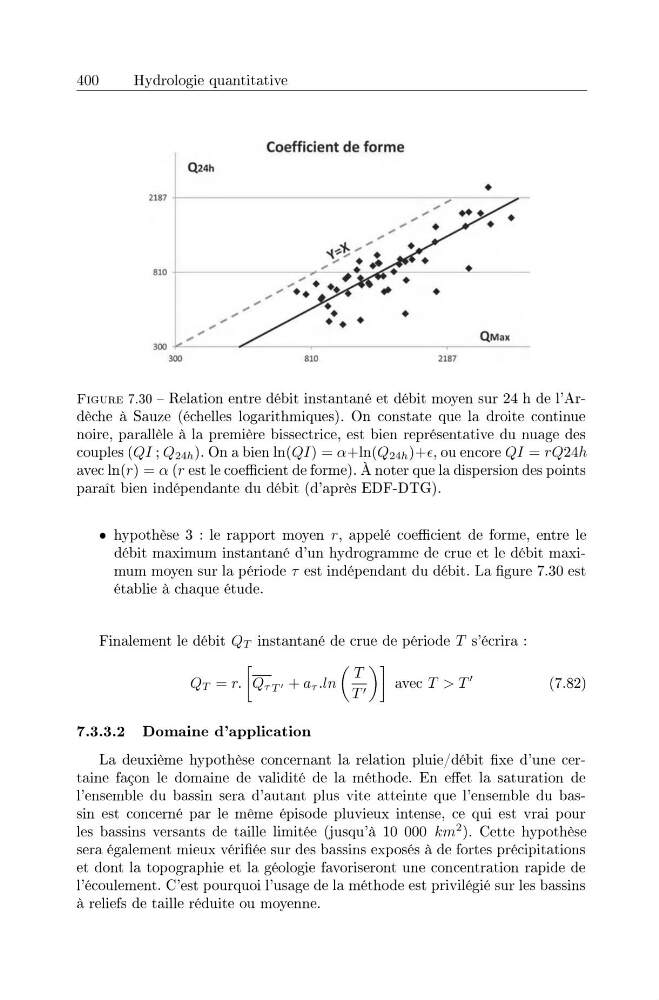

FIG URE 7.30 - Relation entre debit instantane et debit moyen sur 24 h de l'Ardeche a Sauze (echelles logarithmiques). On constate que la droite continue
noire, parallele a la premiere bissectrice, est bien representative du nuage des
couples (QI; Q24h)' On a bien In(QI) = 0:+ln(Q24h)+E, ou encore QI = rQ24h
avec In (r) = 0: (r est Ie coefficient de forme). Anoter que la dispersion des points
parait bien independante du debit (d'apres EDF-DTG) .
• hypothese 3 : Ie rapport moyen r, appele coefficient de forme, entre Ie
debit maximum instantane d'un hydrogramme de crue et Ie debit maximum moyen sur la periode Test independant du debit. La figure 7.30 est
etablie a chaque etude.
Finalement Ie debit QT instantane de crue de periode T s'ecrira :
QT = r. [QTT' + aT.ln (J, )] avec T > T'
(7.82)
7.3.3.2 Domaine d'application
La deuxieme hypothese concernant la relation pluiejdebit fixe d'une certaine fa<;on Ie domaine de validite de la methode. En effet la saturation de
l'ensemble du bassin sera d'autant plus vite atteinte que l'ensemble du bassin est concerne par Ie meme episode pluvieux intense, ce qui est vrai pour
les bassins versants de taille limitee (jusqu'a 10 000 km
2 ). Cette hypothese
sera egalement mieux verifiee sur des bassins exposes a de fortes precipitations
et dont la topographie et la geologie favoriseront une concentration rapide de
l'ecoulement. C'est pourquoi l'usage de la methode est privilegie sur les bassins
a reliefs de taille reduite ou moyenne.
