Fiche 43 • Protéines oligomériques, structure quaternaire, symétries
103
• Dans la symétrie diédrique (Dn), l’axe de rotation d’ordre 2 est coupé par un axe de
rotation d’ordre n. Les oligomères ont une symétrie notée D 2 , D 3 , …, D n , le nombre
en indice représentant la moitié du nombre de protomères constitutifs de la structure.
• Il existe également des oligomères présentant des symétries particulières faisant référence à des polyèdres réguliers (symétrie de rotation d’un tétraèdre (4 sous-unités),
d’un octaèdre (8 sous-unités), d’un icosaèdre (20 sous-unités)).
A
C
D
B

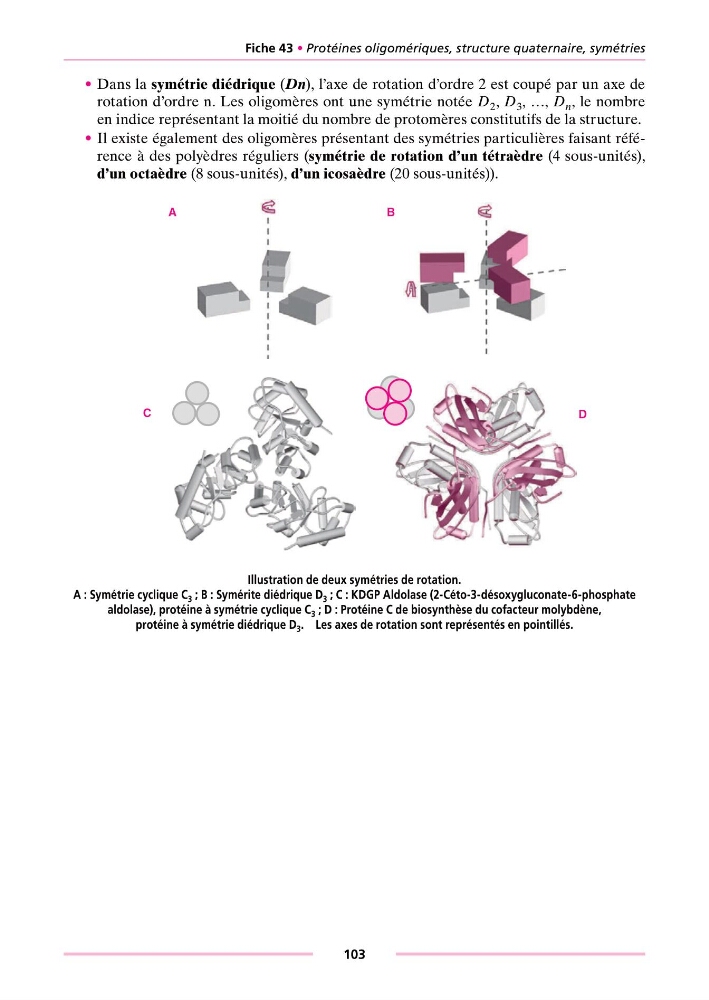

Illustration de deux symétries de rotation.
A : Symétrie cyclique C 3 ; B : Symérite diédrique D 3 ; C : KDGP Aldolase (2-Céto-3-désoxygluconate-6-phosphate
aldolase), protéine à symétrie cyclique C 3 ; D : Protéine C de biosynthèse du cofacteur molybdène,
protéine à symétrie diédrique D 3 . Les axes de rotation sont représentés en pointillés.
9782100724185-Livre.indb 103
20/05/15 19:11
