38
Leti principaleti titructureti géologiqueti
A
A
A’
A’
100
150
200
25 0
2 5 0
30 0
350
100
150
200
250
1 0 0
1 5 0
2 0 0
2 5 0
350
200
30 0
300 250
250
300
250
3
5
0
300
35 0
200
500 m
a
a
b
b
b
c
c
d
d
e
e
f
f
g
g
h
h
i
b
1
4
6
N
500m
0m
-500m
500m
0m
-500m
butte
témoin cuesta
plateau

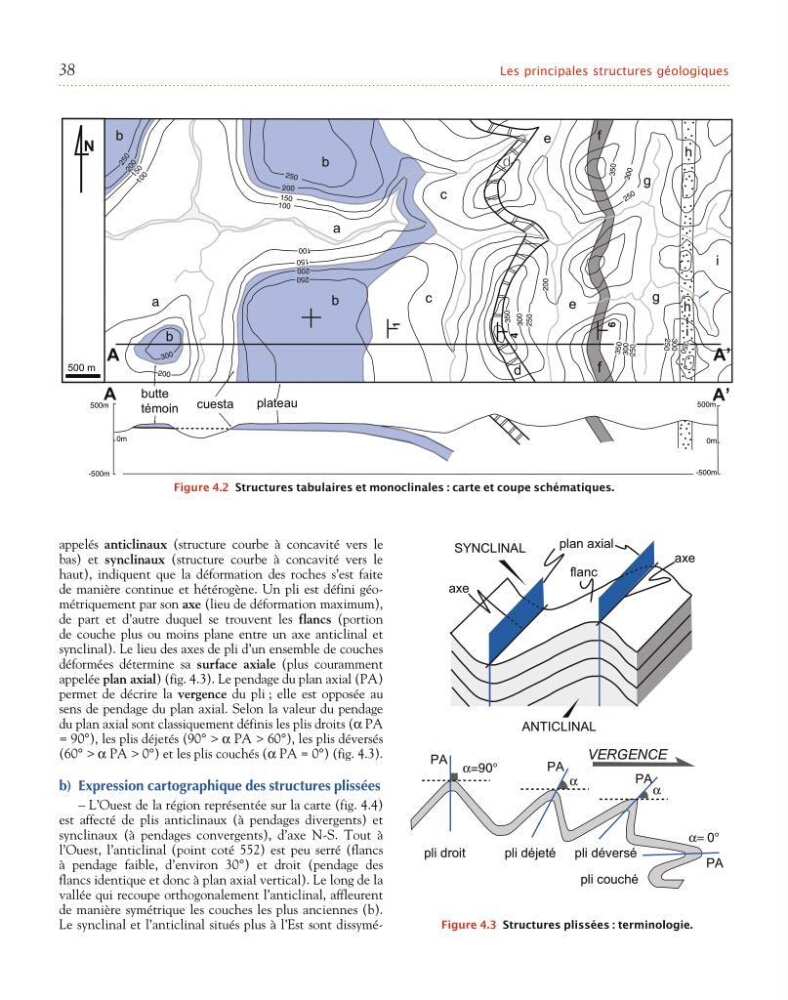

Figure 4.2 Structures tabulaires et monoclinales : carte et coupe schématiques.
appelés anticlinaux (structure courbe à concavité vers le
bas) et synclinaux (structure courbe à concavité vers le
haut), indiquent que la déformation des roches s’est faite
de manière continue et hétérogène. Un pli est défini géométriquement par son axe (lieu de déformation maximum),
de part et d’autre duquel se trouvent les flancs (portion
de couche plus ou moins plane entre un axe anticlinal et
synclinal). Le lieu des axes de pli d’un ensemble de couches
déformées détermine sa surface axiale (plus couramment
appelée plan axial) (fig. 4.3). Le pendage du plan axial (PA)
permet de décrire la vergence du pli ; elle est opposée au
sens de pendage du plan axial. Selon la valeur du pendage
du plan axial sont classiquement définis les plis droits (α PA
= 90°), les plis déjetés (90° > α PA > 60°), les plis déversés
(60° > α PA > 0°) et les plis couchés (α PA = 0°) (fig. 4.3).
b) Expression cartographique des structures plissées
– L’Ouest de la région représentée sur la carte (fig. 4.4)
est affecté de plis anticlinaux (à pendages divergents) et
synclinaux (à pendages convergents), d’axe NS. Tout à
l’Ouest, l’anticlinal (point coté 552) est peu serré (flancs
à pendage faible, d’environ 30°) et droit (pendage des
flancs identique et donc à plan axial vertical). Le long de la
vallée qui recoupe orthogonalement l’anticlinal, affleurent
de manière symétrique les couches les plus anciennes (b).
Le synclinal et l’anticlinal situés plus à l’Est sont dissyméFigure 4.3 Structures plissées : terminologie.
axe
axe
flanc
plan axial
VERGENCE
PA
PA
PA
PA
α=90°
α
α
α= 0°
pli droit
pli couché
SYNCLINAL
ANTICLINAL
pli déjeté pli déversé
