CHAPITRE
© Dunod - La photocopie non autorisée est un délit.

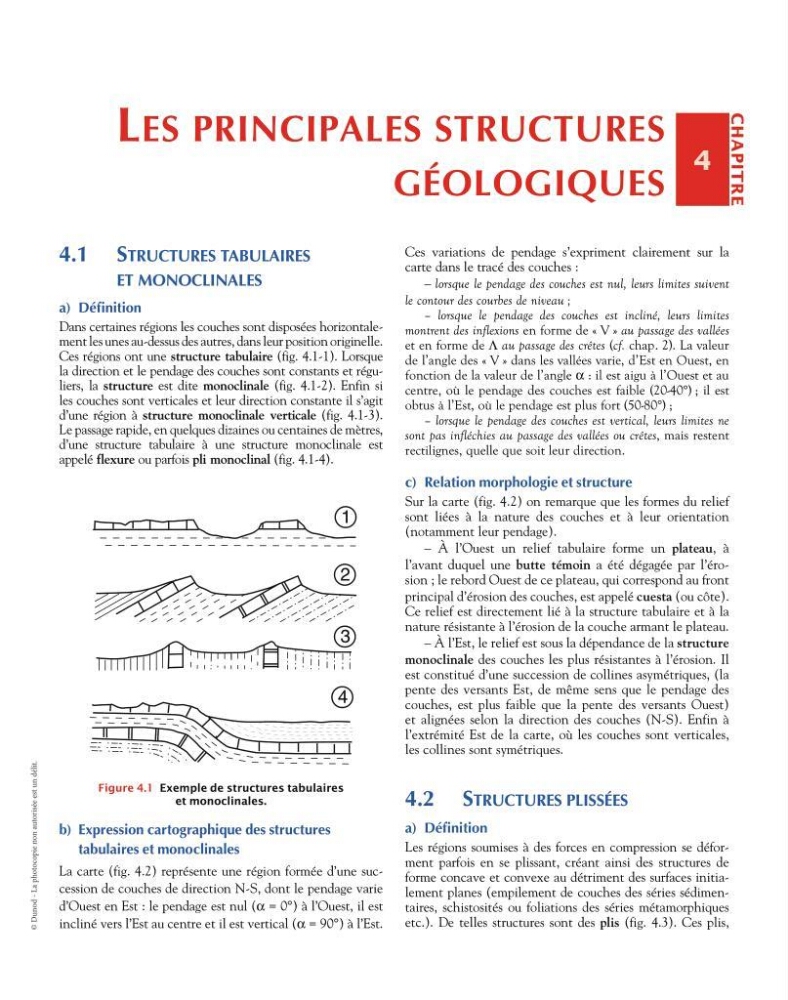

LeS principaLeS StructureS
géoLogiqueS
4 4
4.1 StructureS tabuLaireS
et monocLinaLeS
a) Définition
Dans certaines régions les couches sont disposées horizontalement les unes audessus des autres, dans leur position originelle.
Ces régions ont une structure tabulaire (fig. 4.11). Lorsque
la direction et le pendage des couches sont constants et réguliers, la structure est dite monoclinale (fig. 4.12). Enfin si
les couches sont verticales et leur direction constante il s’agit
d’une région à structure mono clinale verticale (fig. 4.13).
Le passage rapide, en quelques dizaines ou centaines de mètres,
d’une structure tabulaire à une structure monoclinale est
appelé flexure ou parfois pli monoclinal (fig. 4.14).
1
2
3
4
Figure 4.1 Exemple de structures tabulaires
et monoclinales.
b) Expression cartographique des structures
tabulaires et monoclinales
La carte (fig. 4.2) représente une région formée d’une succession de couches de direction NS, dont le pendage varie
d’Ouest en Est : le pendage est nul (α = 0°) à l’Ouest, il est
incliné vers l’Est au centre et il est vertical (α = 90°) à l’Est.
Ces variations de pendage s’expriment clairement sur la
carte dans le tracé des couches :
– lorsque le pendage des couches est nul, leurs limites suivent
le contour des courbes de niveau ;
– lorsque le pendage des couches est incliné, leurs limites
montrent des inflexions en forme de « V » au passage des vallées
et en forme de Λ au passage des crêtes (cf. chap. 2). La valeur
de l’angle des « V » dans les vallées varie, d’Est en Ouest, en
fonction de la valeur de l’angle α : il est aigu à l’Ouest et au
centre, où le pendage des couches est faible (20-40°) ; il est
obtus à l’Est, où le pendage est plus fort (50-80°) ;
– lorsque le pendage des couches est vertical, leurs limites ne
sont pas infléchies au passage des vallées ou crêtes, mais restent
rectilignes, quelle que soit leur direction.
c) Relation morphologie et structure
Sur la carte (fig. 4.2) on remarque que les formes du relief
sont liées à la nature des couches et à leur orientation
(notamment leur pendage).
– À l’Ouest un relief tabulaire forme un plateau, à
l’avant duquel une butte témoin a été dégagée par l’érosion ; le rebord Ouest de ce plateau, qui correspond au front
principal d’érosion des couches, est appelé cuesta (ou côte).
Ce relief est directement lié à la structure tabulaire et à la
nature résistante à l’érosion de la couche armant le plateau.
– À l’Est, le relief est sous la dépendance de la structure
monoclinale des couches les plus résistantes à l’érosion. Il
est constitué d’une succession de collines asymétriques, (la
pente des versants Est, de même sens que le pendage des
couches, est plus faible que la pente des versants Ouest)
et alignées selon la direction des couches (NS). Enfin à
l’extrémité Est de la carte, où les couches sont verticales,
les collines sont symétriques.
4.2 StructureS pLiSSéeS
a) Définition
Les régions soumises à des forces en compression se déforment parfois en se plissant, créant ainsi des structures de
forme concave et convexe au détriment des surfaces initialement planes (empilement de couches des séries sédimentaires, schistosités ou foliations des séries métamorphiques
etc.). De telles structures sont des plis (fig. 4.3). Ces plis,
© Dunod - La photocopie non autorisée est un délit.
LeS principaLeS StructureS
géoLogiqueS
4 4
4.1 StructureS tabuLaireS
et monocLinaLeS
a) Définition
Dans certaines régions les couches sont disposées horizontalement les unes audessus des autres, dans leur position originelle.
Ces régions ont une structure tabulaire (fig. 4.11). Lorsque
la direction et le pendage des couches sont constants et réguliers, la structure est dite monoclinale (fig. 4.12). Enfin si
les couches sont verticales et leur direction constante il s’agit
d’une région à structure mono clinale verticale (fig. 4.13).
Le passage rapide, en quelques dizaines ou centaines de mètres,
d’une structure tabulaire à une structure monoclinale est
appelé flexure ou parfois pli monoclinal (fig. 4.14).
1
2
3
4
Figure 4.1 Exemple de structures tabulaires
et monoclinales.
b) Expression cartographique des structures
tabulaires et monoclinales
La carte (fig. 4.2) représente une région formée d’une succession de couches de direction NS, dont le pendage varie
d’Ouest en Est : le pendage est nul (α = 0°) à l’Ouest, il est
incliné vers l’Est au centre et il est vertical (α = 90°) à l’Est.
Ces variations de pendage s’expriment clairement sur la
carte dans le tracé des couches :
– lorsque le pendage des couches est nul, leurs limites suivent
le contour des courbes de niveau ;
– lorsque le pendage des couches est incliné, leurs limites
montrent des inflexions en forme de « V » au passage des vallées
et en forme de Λ au passage des crêtes (cf. chap. 2). La valeur
de l’angle des « V » dans les vallées varie, d’Est en Ouest, en
fonction de la valeur de l’angle α : il est aigu à l’Ouest et au
centre, où le pendage des couches est faible (20-40°) ; il est
obtus à l’Est, où le pendage est plus fort (50-80°) ;
– lorsque le pendage des couches est vertical, leurs limites ne
sont pas infléchies au passage des vallées ou crêtes, mais restent
rectilignes, quelle que soit leur direction.
c) Relation morphologie et structure
Sur la carte (fig. 4.2) on remarque que les formes du relief
sont liées à la nature des couches et à leur orientation
(notamment leur pendage).
– À l’Ouest un relief tabulaire forme un plateau, à
l’avant duquel une butte témoin a été dégagée par l’érosion ; le rebord Ouest de ce plateau, qui correspond au front
principal d’érosion des couches, est appelé cuesta (ou côte).
Ce relief est directement lié à la structure tabulaire et à la
nature résistante à l’érosion de la couche armant le plateau.
– À l’Est, le relief est sous la dépendance de la structure
monoclinale des couches les plus résistantes à l’érosion. Il
est constitué d’une succession de collines asymétriques, (la
pente des versants Est, de même sens que le pendage des
couches, est plus faible que la pente des versants Ouest)
et alignées selon la direction des couches (NS). Enfin à
l’extrémité Est de la carte, où les couches sont verticales,
les collines sont symétriques.
4.2 StructureS pLiSSéeS
a) Définition
Les régions soumises à des forces en compression se déforment parfois en se plissant, créant ainsi des structures de
forme concave et convexe au détriment des surfaces initialement planes (empilement de couches des séries sédimentaires, schistosités ou foliations des séries métamorphiques
etc.). De telles structures sont des plis (fig. 4.3). Ces plis,
