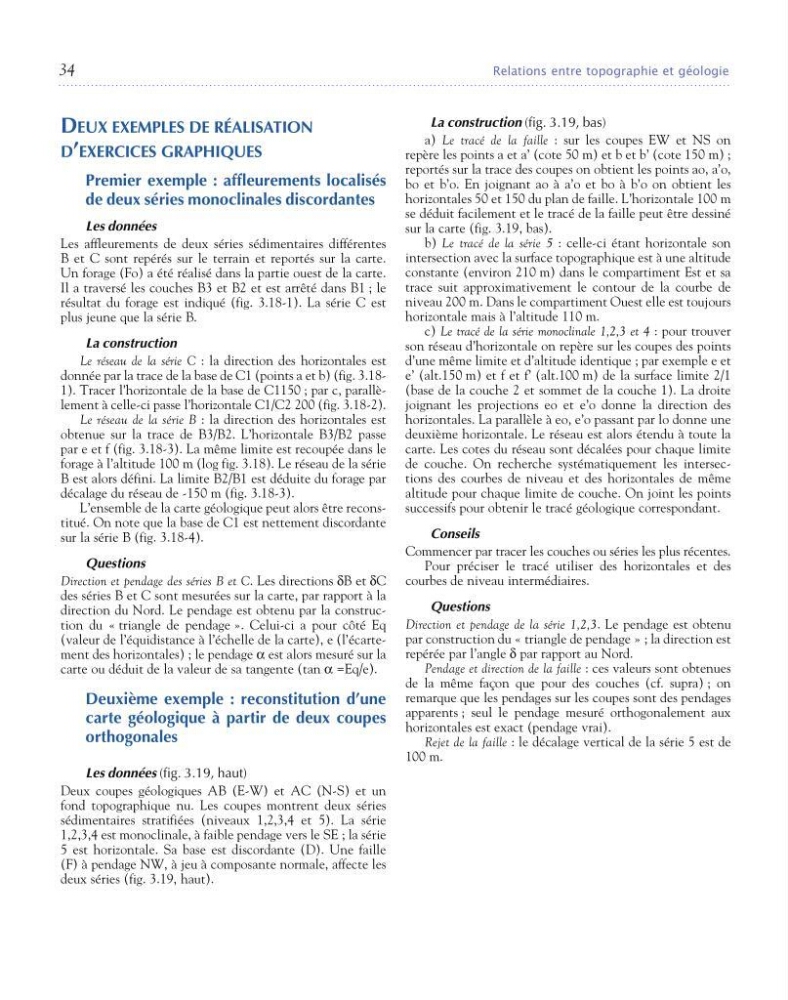

deux exempLeS de réaLiSation
d’exerciceS graphiqueS
Premier exemple : affleurements localisés
de deux séries monoclinales discordantes
Les données
Les affleurements de deux séries sédimentaires différentes
B et C sont repérés sur le terrain et reportés sur la carte.
Un forage (Fo) a été réalisé dans la partie ouest de la carte.
Il a traversé les couches B3 et B2 et est arrêté dans B1 ; le
résultat du forage est indiqué (fig. 3.181). La série C est
plus jeune que la série B.
La construction
Le réseau de la série C : la direction des horizontales est
donnée par la trace de la base de C1 (points a et b) (fig. 3.181). Tracer l’horizontale de la base de C1150 ; par c, parallèlement à celleci passe l’horizontale C1/C2 200 (fig. 3.182).
Le réseau de la série B : la direction des horizontales est
obtenue sur la trace de B3/B2. L’horizontale B3/B2 passe
par e et f (fig. 3.183). La même limite est recoupée dans le
forage à l’altitude 100 m (log fig. 3.18). Le réseau de la série
B est alors défini. La limite B2/B1 est déduite du forage par
décalage du réseau de 150 m (fig. 3.183).
L’ensemble de la carte géologique peut alors être reconstitué. On note que la base de C1 est nettement discordante
sur la série B (fig. 3.184).
Questions
Direction et pendage des séries B et C. Les directions δB et δC
des séries B et C sont mesurées sur la carte, par rapport à la
direction du Nord. Le pendage est obtenu par la construction du « triangle de pendage ». Celuici a pour côté Eq
(valeur de l’équidistance à l’échelle de la carte), e (l’écartement des horizontales) ; le pendage α est alors mesuré sur la
carte ou déduit de la valeur de sa tangente (tan α =Eq/e).
Deuxième exemp le : reconstitution d’une
carte géologique à partir de deux coupes
orthogonales
Les données (fig. 3.19, haut)
Deux coupes géologiques AB (EW) et AC (NS) et un
fond topographique nu. Les coupes montrent deux séries
sédimentaires stratifiées (niveaux 1,2,3,4 et 5). La série
1,2,3,4 est monoclinale, à faible pendage vers le SE ; la série
5 est horizontale. Sa base est discordante (D). Une faille
(F) à pendage NW, à jeu à composante normale, affecte les
deux séries (fig. 3.19, haut).
La construction (fig. 3.19, bas)
a) Le tracé de la faille : sur les coupes EW et NS on
repère les points a et a’ (cote 50 m) et b et b’ (cote 150 m) ;
reportés sur la trace des coupes on obtient les points ao, a’o,
bo et b’o. En joignant ao à a’o et bo à b’o on obtient les
horizontales 50 et 150 du plan de faille. L’horizontale 100 m
se déduit facilement et le tracé de la faille peut être dessiné
sur la carte (fig. 3.19, bas).
b) Le tracé de la série 5 : celleci étant horizontale son
intersection avec la surface topographique est à une altitude
constante (environ 210 m) dans le compartiment Est et sa
trace suit approximativement le contour de la courbe de
niveau 200 m. Dans le compartiment Ouest elle est toujours
horizontale mais à l’altitude 110 m.
c) Le tracé de la série monoclinale 1,2,3 et 4 : pour trouver
son réseau d’horizontale on repère sur les coupes des points
d’une même limite et d’altitude identique ; par exemple e et
e’ (alt.150 m) et f et f’ (alt.100 m) de la surface limite 2/1
(base de la couche 2 et sommet de la couche 1). La droite
joignant les projections eo et e’o donne la direction des
horizontales. La parallèle à eo, e’o passant par lo donne une
deuxième horizontale. Le réseau est alors étendu à toute la
carte. Les cotes du réseau sont décalées pour chaque limite
de couche. On recherche systématiquement les intersections des courbes de niveau et des horizontales de même
altitude pour chaque limite de couche. On joint les points
successifs pour obtenir le tracé géologique correspondant.
Conseils
Commencer par tracer les couches ou séries les plus récentes.
Pour préciser le tracé utiliser des horizontales et des
courbes de niveau intermédiaires.
Questions
Direction et pendage de la série 1,2,3. Le pendage est obtenu
par construction du « triangle de pendage » ; la direction est
repérée par l’angle δ par rapport au Nord.
Pendage et direction de la faille : ces valeurs sont obtenues
de la même façon que pour des couches (cf. supra) ; on
remarque que les pendages sur les coupes sont des pendages
apparents ; seul le pendage mesuré orthogonalement aux
horizontales est exact (pendage vrai).
Rejet de la faille : le décalage vertical de la série 5 est de
100 m.
34
