124
La lecture des cartes géologiques à petite échelle : avantages et inconvénients

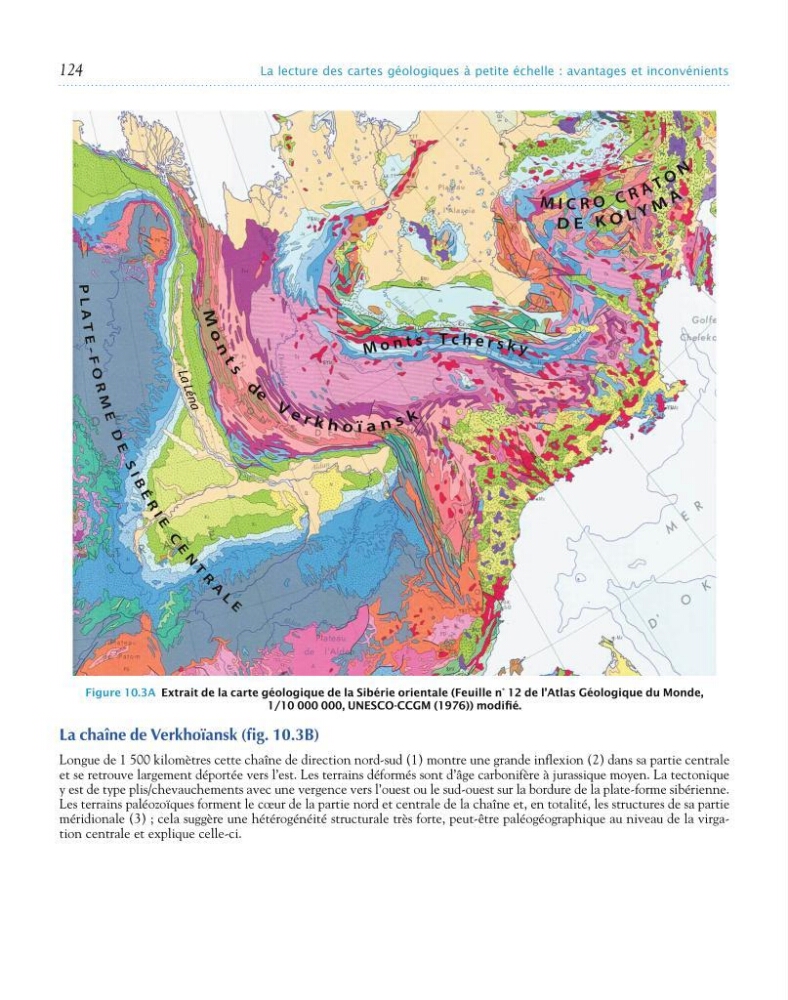

Figure 10.3A Extrait de la carte géologique de la Sibérie orientale (Feuille n° 12 de l’Atlas Géologique du Monde,
1/10 000 000, UNESCO-CCGM (1976)) modifié.
La chaîne de Verkhoïansk (fig. 10.3B)
Longue de 1 500 kilomètres cette chaîne de direction nord-sud (1) montre une grande inflexion (2) dans sa partie centrale
et se retrouve largement déportée vers l’est. Les terrains déformés sont d’âge carbonifère à jurassique moyen. La tectonique
y est de type plis/chevauchements avec une vergence vers l’ouest ou le sud-ouest sur la bordure de la plate-forme sibérienne.
Les terrains paléozoïques forment le cœur de la partie nord et centrale de la chaîne et, en totalité, les structures de sa partie
méridionale (3) ; cela suggère une hétérogénéité structurale très forte, peut-être paléogéographique au niveau de la virgation centrale et explique celle-ci.
