Exercice
1.1 Représentation graphique des paragenèses
Voici les analyses chimiques (en % en poids d’oxydes) de quelques roches et de
leurs minéraux (voir tableau ci-contre).
La paragenèse de R1 est : Hbl – Cpx – Pl ± Qtz ; R2 : Hbl – Pl ± Qtz ; R3 (micaschiste) : Ms + Bt + Sil + Grt + Qtz ; R4 (gneiss) : Ms + Bt + Sil + Crd + Qtz et R5
(métagranite) : Ms + Bt + Sil + Grt + Qtz + Pl. Représentez ces roches et leurs
minéraux dans un diagramme approprié.

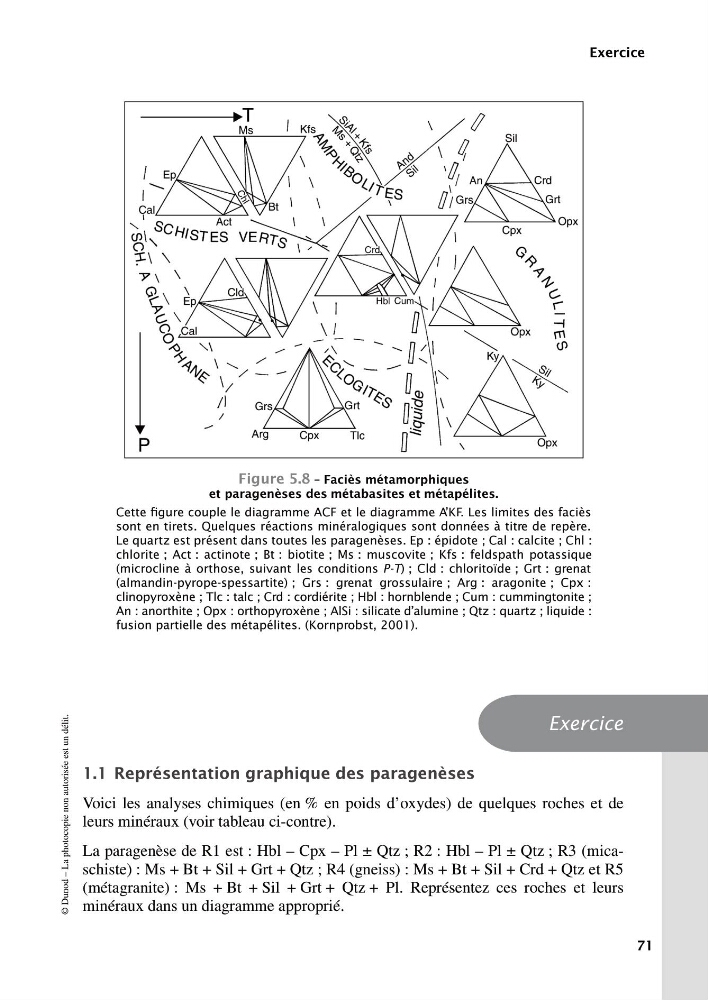

Figure 5.8 – Faciès métamorphiques
et paragenèses des métabasites et métapélites.
Cette figure couple le diagramme ACF et le diagramme A’KF. Les limites des faciès
sont en tirets. Quelques réactions minéralogiques sont données à titre de repère.
Le quartz est présent dans toutes les paragenèses. Ep : épidote ; Cal : calcite ; Chl :
chlorite ; Act : actinote ; Bt : biotite ; Ms : muscovite ; Kfs : feldspath potassique
(microcline à orthose, suivant les conditions P-T) ; Cld : chloritoïde ; Grt : grenat
(almandin-pyrope-spessartite) ; Grs : grenat grossulaire ; Arg : aragonite ; Cpx :
clinopyroxène ; Tlc : talc ; Crd : cordiérite ; Hbl : hornblende ; Cum : cummingtonite ;
An : anorthite ; Opx : orthopyroxène ; AlSi : silicate d’alumine ; Qtz : quartz ; liquide :
fusion partielle des métapélites. (Kornprobst, 2001).
Exercice
