4.2 • Un exemple de relation cristallisation-déformation
ces bordures NO et SE. La photo 4.3b est prise dans la partie NO : la géométrie de la
schistosité autour d’un cristal rond de feldspath est très similaire à celle observée sur
la carte a, en particulier au sud du massif.
4.2 UN EXEMPLE DE RELATION CRISTALLISATIONDÉFORMATION : LE MÉTAMORPHISME HERCYNIEN
AU CAP CREUS (ESPAGNE)
Le Cap Creus, en Espagne, est situé à l’extrémité orientale des Pyrénées, à proximité
de la ville de Cadaquès. Géologiquement, il appartient à la zone axiale hercynienne
de la chaîne pyrénéenne. Il est presque exclusivement constitué de métapélites et
pegmatites. Les métapélites sont métamorphisées dans les conditions d’un gradient de
HT-BP avec la succession des minéraux index typiques : muscovite, biotite, andalousite, cordiérite, sillimanite. Localement, les conditions de l’anatexie produisent
des migmatites à grenat (en noir sur la figure 4.4). Mais à l’exception de ces zones
anatectiques, la muscovite est stable dans ces roches. Celles-ci montrent trois surfaces
tectoniques : 2 schistosités S et une surface de cisaillement C d’orientation NNO-SSE.
Remarquons, sur la carte, que l’isograde de la sillimanite (ligne noire) est décalé par

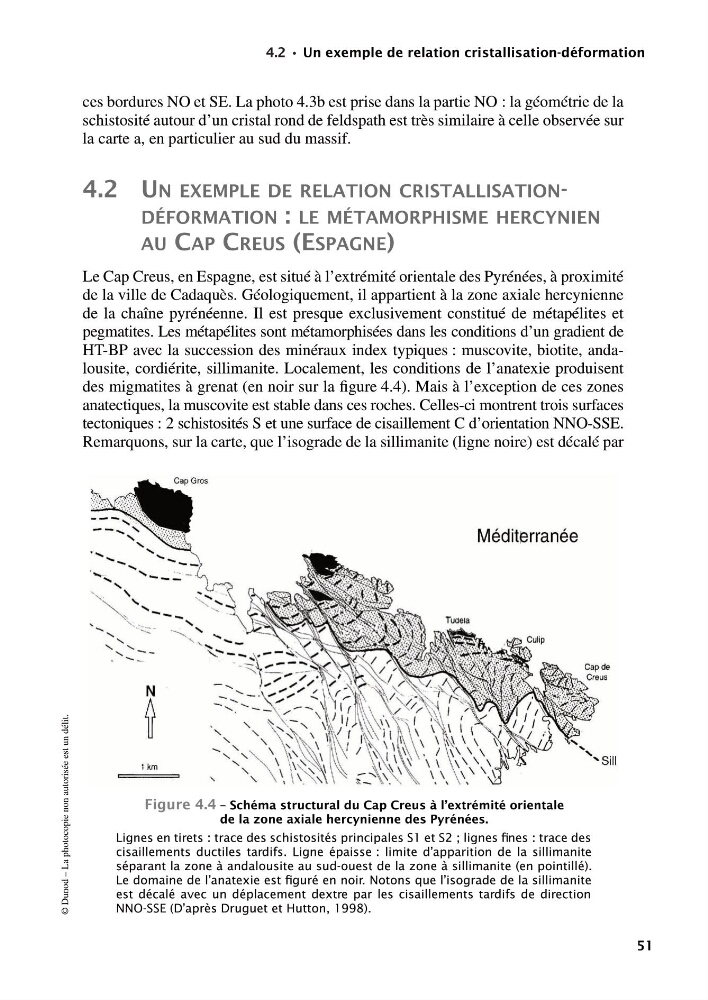

Figure 4.4 – Schéma structural du Cap Creus à l’extrémité orientale
de la zone axiale hercynienne des Pyrénées.
Lignes en tirets : trace des schistosités principales S1 et S2 ; lignes fines : trace des
cisaillements ductiles tardifs. Ligne épaisse : limite d’apparition de la sillimanite
séparant la zone à andalousite au sud-ouest de la zone à sillimanite (en pointillé).
Le domaine de l’anatexie est figuré en noir. Notons que l’isograde de la sillimanite
est décalé avec un déplacement dextre par les cisaillements tardifs de direction
NNO-SSE (D’après Druguet et Hutton, 1998).
