Chapitre 4 • Relations chronologiques : déformation et recristallisation…
50
4.1.3 La dimension des structures
Les structures décrites dans les précédents paragraphes sont d’échelle millimétrique
et sont généralement observées au microscope. Les interprétations structurales qui sont
déduites de ces observations microscopiques peuvent être extrapolées à plus grande
échelle : c’est tout l’intérêt de la microtectonique. Il y a, en effet, une homothétie des
structures à toutes les échelles. La figure 4.3 en montre un exemple spectaculaire :
au centre de la figure 4.3a, l’objet rond est un massif d’anorthosite (gabbro constitué
de 90 % de plagioclase) de près de 10 km de diamètre. Il se comporte comme un
porphyroclaste qui est entouré par la foliation régionale. Au NE du massif, un
« micropli » précoce, d’échelle kilométrique, plissant une S1, est enveloppé par la
foliation nord est-sud ouest (S2). Le massif d’anorthosite est localement déformé sur

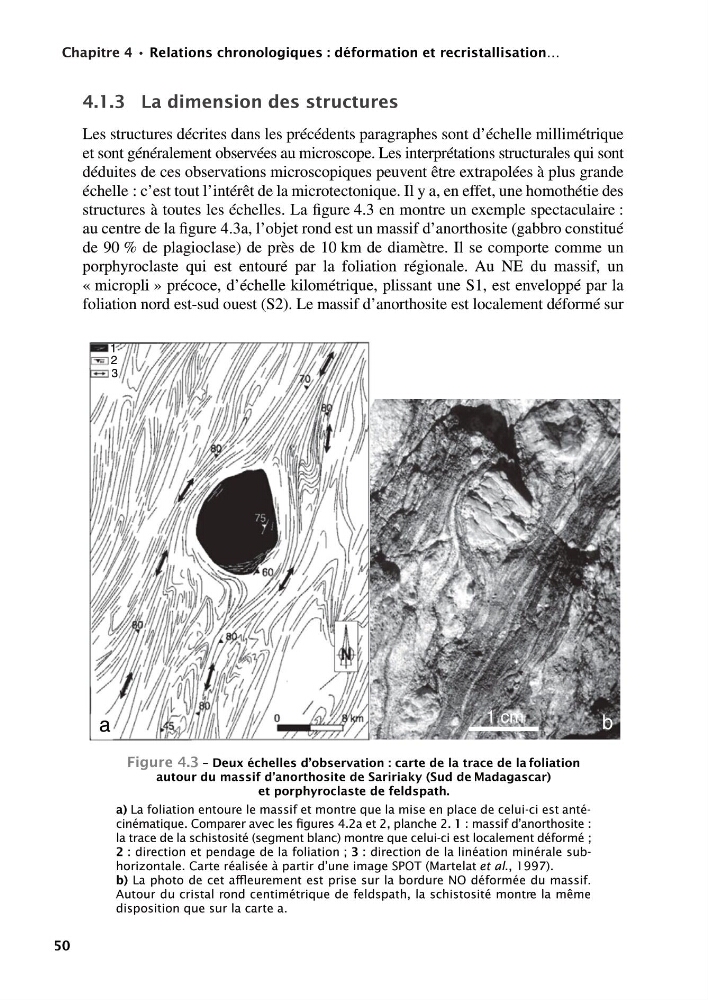

Figure 4.3 – Deux échelles d’observation : carte de la trace de la foliation
autour du massif d’anorthosite de Saririaky (Sud de Madagascar)
et porphyroclaste de feldspath.
a) La foliation entoure le massif et montre que la mise en place de celui-ci est antécinématique. Comparer avec les figures 4.2a et 2, planche 2. 1 : massif d’anorthosite :
la trace de la schistosité (segment blanc) montre que celui-ci est localement déformé ;
2 : direction et pendage de la foliation ; 3 : direction de la linéation minérale subhorizontale. Carte réalisée à partir d’une image SPOT (Martelat et al., 1997).
b) La photo de cet affleurement est prise sur la bordure NO déformée du massif.
Autour du cristal rond centimétrique de feldspath, la schistosité montre la même
disposition que sur la carte a.
1
2
3
a
b
1 cm
9782100522682-Nicollet.fm Page 50 Mardi, 29. décembre 2009 4:34 16
