Chapitre 4 • Relations chronologiques : déformation et recristallisation…
46
qui s’accompagnent de surfaces S2, S3, Sn (figure 4.1 ; figure 1, planche 2). Les
dernières structures, comme celles liées à la phase tectonique P3 de la figure 4.1 sont
généralement localisées et caractérisées par un microplissement appelé crénulation,
accompagnées ou non d’une schistosité frustre et localisée.
La figure 4.1 représente une lame mince d’une micaschiste dont la paragenèse est
à trois micas, grenat et quartz comme on en trouve couramment dans la chaîne
hercynienne ; cette roche s’est formée dans les conditions faiblement métamorphiques
du faciès Schistes verts. L’échantillon montre la succession de trois épisodes de
déformation ductile (P) matérialisés par deux plans de schistosités S1 et S2 et un

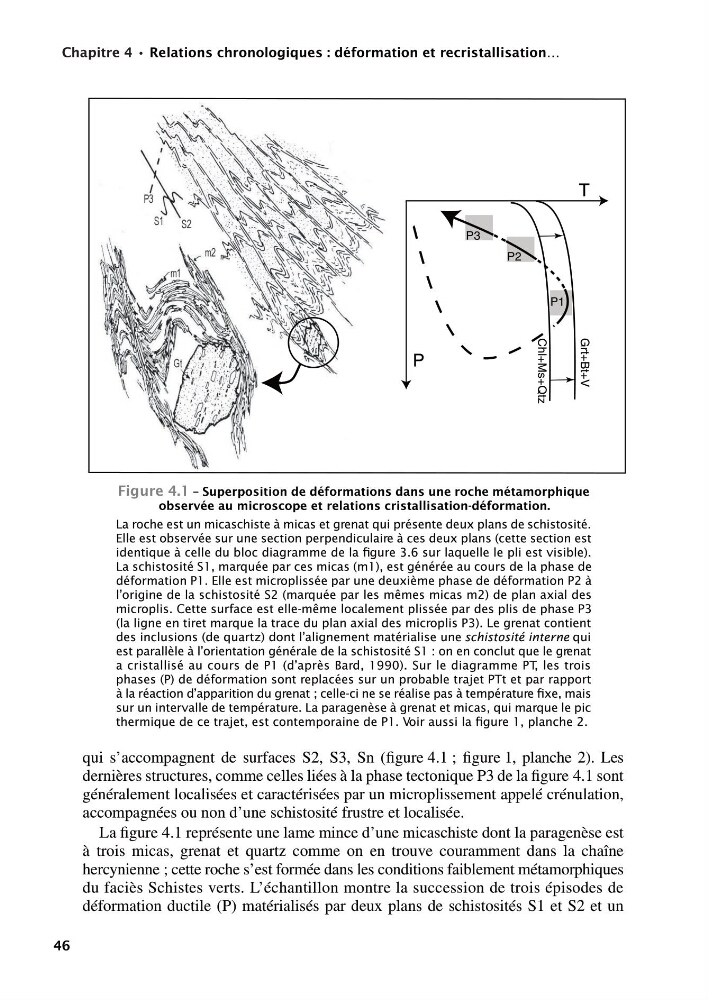

Figure 4.1 – Superposition de déformations dans une roche métamorphique
observée au microscope et relations cristallisation-déformation.
La roche est un micaschiste à micas et grenat qui présente deux plans de schistosité.
Elle est observée sur une section perpendiculaire à ces deux plans (cette section est
identique à celle du bloc diagramme de la figure 3.6 sur laquelle le pli est visible).
La schistosité S1, marquée par ces micas (m1), est générée au cours de la phase de
déformation P1. Elle est microplissée par une deuxième phase de déformation P2 à
l’origine de la schistosité S2 (marquée par les mêmes micas m2) de plan axial des
microplis. Cette surface est elle-même localement plissée par des plis de phase P3
(la ligne en tiret marque la trace du plan axial des microplis P3). Le grenat contient
des inclusions (de quartz) dont l’alignement matérialise une schistosité interne qui
est parallèle à l’orientation générale de la schistosité S1 : on en conclut que le grenat
a cristallisé au cours de P1 (d’après Bard, 1990). Sur le diagramme PT, les trois
phases (P) de déformation sont replacées sur un probable trajet PTt et par rapport
à la réaction d’apparition du grenat ; celle-ci ne se réalise pas à température fixe, mais
sur un intervalle de température. La paragenèse à grenat et micas, qui marque le pic
thermique de ce trajet, est contemporaine de P1. Voir aussi la figure 1, planche 2.
T
P
Chl+Ms+Qtz
Grt+Bt+V
P1
P3
P2
9782100522682-Nicollet.fm Page 46 Mardi, 29. décembre 2009 4:34 16
