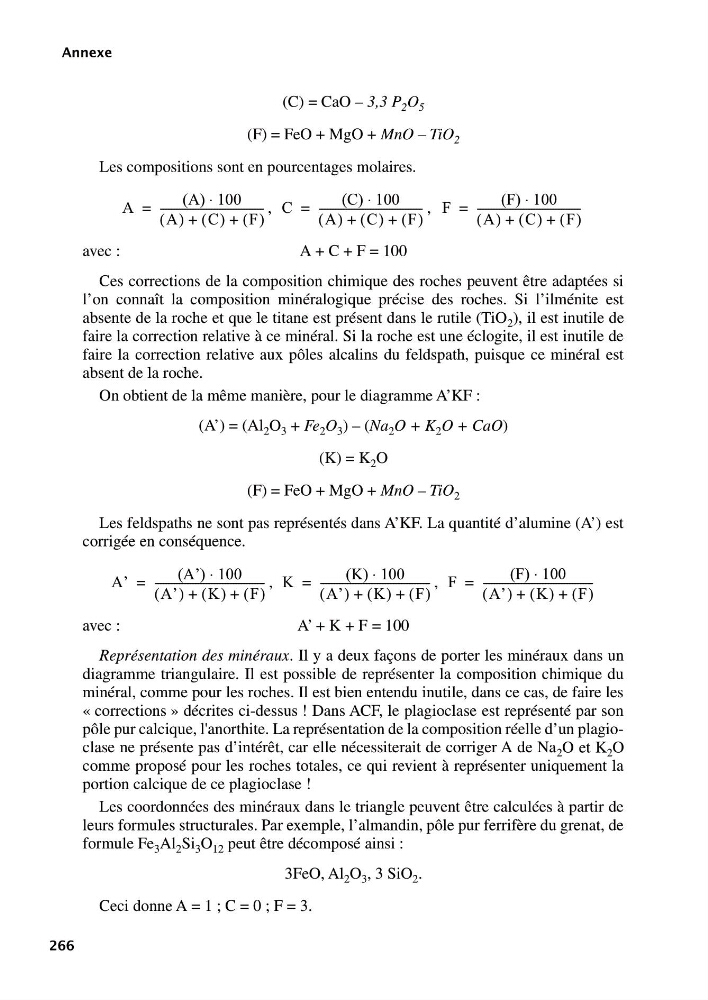

Annexe
266
(C) = CaO – 3,3 P 2 O 5
(F) = FeO + MgO + MnO – TiO 2
Les compositions sont en pourcentages molaires.
,
,
avec :
A + C + F = 100
Ces corrections de la composition chimique des roches peuvent être adaptées si
l’on connaît la composition minéralogique précise des roches. Si l’ilménite est
absente de la roche et que le titane est présent dans le rutile (TiO 2 ), il est inutile de
faire la correction relative à ce minéral. Si la roche est une éclogite, il est inutile de
faire la correction relative aux pôles alcalins du feldspath, puisque ce minéral est
absent de la roche.
On obtient de la même manière, pour le diagramme A’KF :
(A’) = (Al 2 O 3 + Fe 2 O 3 ) – (Na 2 O + K 2 O + CaO)
(K) = K 2 O
(F) = FeO + MgO + MnO – TiO 2
Les feldspaths ne sont pas représentés dans A’KF. La quantité d’alumine (A’) est
corrigée en conséquence.
,
,
avec :
A’ + K + F = 100
Représentation des minéraux. Il y a deux façons de porter les minéraux dans un
diagramme triangulaire. Il est possible de représenter la composition chimique du
minéral, comme pour les roches. Il est bien entendu inutile, dans ce cas, de faire les
« corrections » décrites ci-dessus ! Dans ACF, le plagioclase est représenté par son
pôle pur calcique, l'anorthite. La représentation de la composition réelle d’un plagioclase ne présente pas d’intérêt, car elle nécessiterait de corriger A de Na 2 O et K 2 O
comme proposé pour les roches totales, ce qui revient à représenter uniquement la
portion calcique de ce plagioclase !
Les coordonnées des minéraux dans le triangle peuvent être calculées à partir de
leurs formules structurales. Par exemple, l’almandin, pôle pur ferrifère du grenat, de
formule Fe 3 Al 2 Si 3 O 12 peut être décomposé ainsi :
3FeO, Al 2 O 3 , 3 SiO 2 .
Ceci donne A = 1 ; C = 0 ; F = 3.
A
(A) 100
⋅
A
( ) C
( ) F
( )
+
+
-------------------------------------=
C
(C) 100
⋅
A
( ) C
( ) F
( )
+
+
-------------------------------------=
F
(F) 100
⋅
A
( ) C
( ) F
( )
+
+
-------------------------------------=
A’
(A’) 100
⋅
A’
( ) K
( ) F
( )
+
+
---------------------------------------- -
=
K
(K) 100
⋅
A’
( ) K
( ) F
( )
+
+
---------------------------------------- -
=
F
(F) 100
⋅
A’
( ) K
( ) F
( )
+
+
---------------------------------------- -
=
9782100522682-Nicollet.fm Page 266 Mardi, 29. décembre 2009 4:34 16
