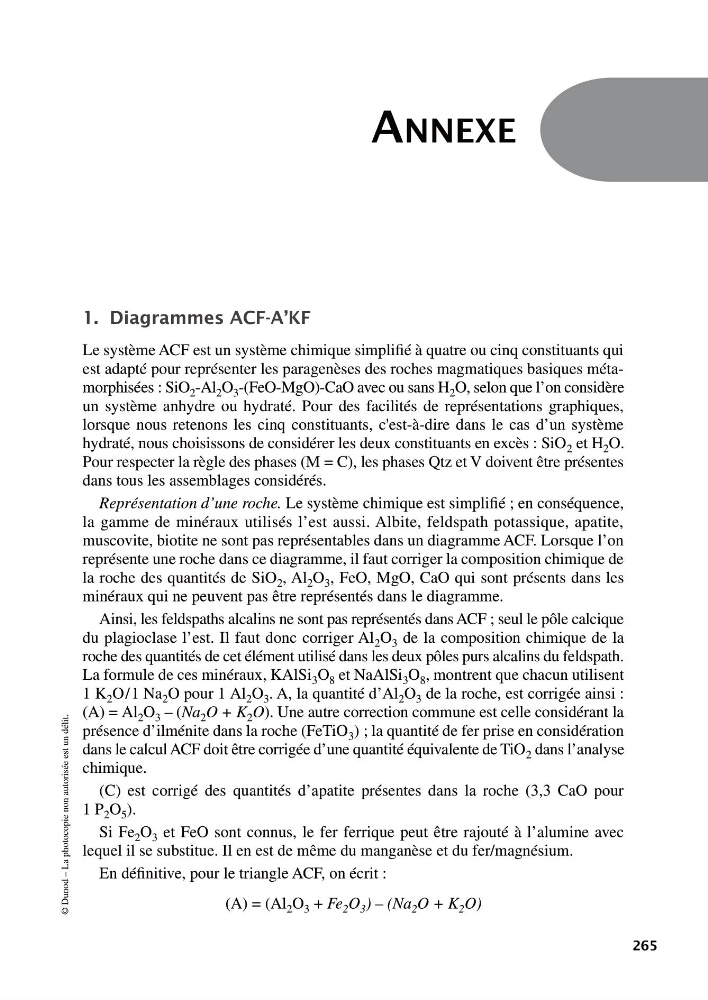

ANNEXE
1. Diagrammes ACF-A’KF
Le système ACF est un système chimique simplifié à quatre ou cinq constituants qui
est adapté pour représenter les paragenèses des roches magmatiques basiques métamorphisées : SiO 2 -Al 2 O 3 -(FeO-MgO)-CaO avec ou sans H 2 O, selon que l’on considère
un système anhydre ou hydraté. Pour des facilités de représentations graphiques,
lorsque nous retenons les cinq constituants, c'est-à-dire dans le cas d’un système
hydraté, nous choisissons de considérer les deux constituants en excès : SiO 2 et H 2 O.
Pour respecter la règle des phases (M = C), les phases Qtz et V doivent être présentes
dans tous les assemblages considérés.
Représentation d’une roche. Le système chimique est simplifié ; en conséquence,
la gamme de minéraux utilisés l’est aussi. Albite, feldspath potassique, apatite,
muscovite, biotite ne sont pas représentables dans un diagramme ACF. Lorsque l’on
représente une roche dans ce diagramme, il faut corriger la composition chimique de
la roche des quantités de SiO 2 , Al 2 O 3 , FeO, MgO, CaO qui sont présents dans les
minéraux qui ne peuvent pas être représentés dans le diagramme.
Ainsi, les feldspaths alcalins ne sont pas représentés dans ACF ; seul le pôle calcique
du plagioclase l’est. Il faut donc corriger Al 2 O 3 de la composition chimique de la
roche des quantités de cet élément utilisé dans les deux pôles purs alcalins du feldspath.
La formule de ces minéraux, KAlSi 3 O 8 et NaAlSi 3 O 8 , montrent que chacun utilisent
1 K 2 O/1 Na 2 O pour 1 Al 2 O 3 . A, la quantité d’Al 2 O 3 de la roche, est corrigée ainsi :
(A) = Al 2 O 3 – (Na 2 O + K 2 O). Une autre correction commune est celle considérant la
présence d’ilménite dans la roche (FeTiO 3 ) ; la quantité de fer prise en considération
dans le calcul ACF doit être corrigée d’une quantité équivalente de TiO 2 dans l’analyse
chimique.
(C) est corrigé des quantités d’apatite présentes dans la roche (3,3 CaO pour
1 P 2 O 5 ).
Si Fe 2 O 3 et FeO sont connus, le fer ferrique peut être rajouté à l’alumine avec
lequel il se substitue. Il en est de même du manganèse et du fer/magnésium.
En définitive, pour le triangle ACF, on écrit :
(A) = (Al 2 O 3 + Fe 2 O 3 ) – (Na 2 O + K 2 O)
