Chapitre 13 • Le métamorphisme de moyenne pression-haute température
194
1.2 Évolution rétrograde contrastée des éclogites des monts
du Lyonnais dans le Massif central français
a) Les éclogites des monts du Lyonnais montrent des évolutions symplectitiques
comme celles de la figure 13.6, mais les minéraux des symplectites autour du grenat
sont, selon le cas hbl + pl ou opx + pl. Expliquer ces différences. Pour cela, tracer le
point invariant faisant intervenir les cinq phases suivantes : Opx, Cpx, Pl, Hbl, Grt,
Qtz. Les minéraux sont placés dans un diagramme de votre choix (à partir de leurs
formules structurales données ci-dessous) après avoir choisi le système chimique
approprié.

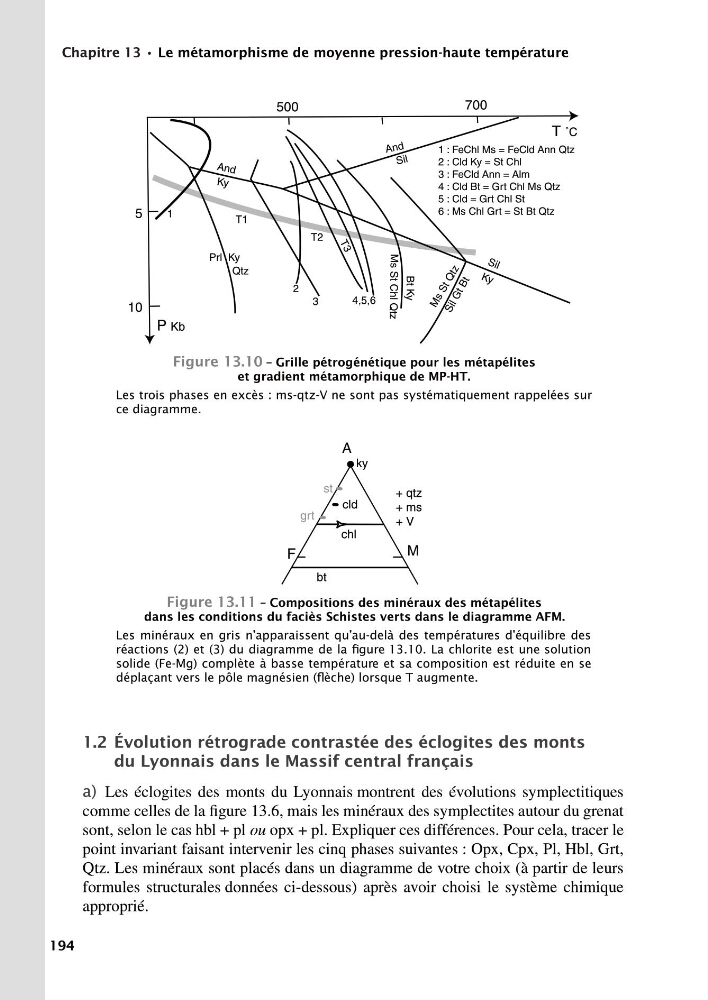

Figure 13.10 – Grille pétrogénétique pour les métapélites
et gradient métamorphique de MP-HT.
Les trois phases en excès : ms-qtz-V ne sont pas systématiquement rappelées sur
ce diagramme.
Figure 13.11 – Compositions des minéraux des métapélites
dans les conditions du faciès Schistes verts dans le diagramme AFM.
Les minéraux en gris n’apparaissent qu’au-delà des températures d’équilibre des
réactions (2) et (3) du diagramme de la figure 13.10. La chlorite est une solution
solide (Fe-Mg) complète à basse température et sa composition est réduite en se
déplaçant vers le pôle magnésien (flèche) lorsque T augmente.
2
3
4,5,6
1
T1
T2
T 3
M s S t Q t z
S il G t B t
P Kb
10
5
500
700
T ˚C
1 : FeChl Ms = FeCld Ann Qtz
2 : Cld Ky = St Chl
3 : FeCld Ann = Alm
4 : Cld Bt = Grt Chl Ms Qtz
5 : Cld = Grt Chl St
6 : Ms Chl Grt = St Bt Qtz
A nd
Ky
An d
S il
S il
K y
Prl Ky
Ms
St
Chl
Qtz
Bt
Ky
Qtz
A
F
M
chl
grt
st
bt
ky
+ qtz
+ ms
+ V
cld
