Chapitre 12 • Les métamorphismes HP et UHP-BT : l’exemple alpin
174

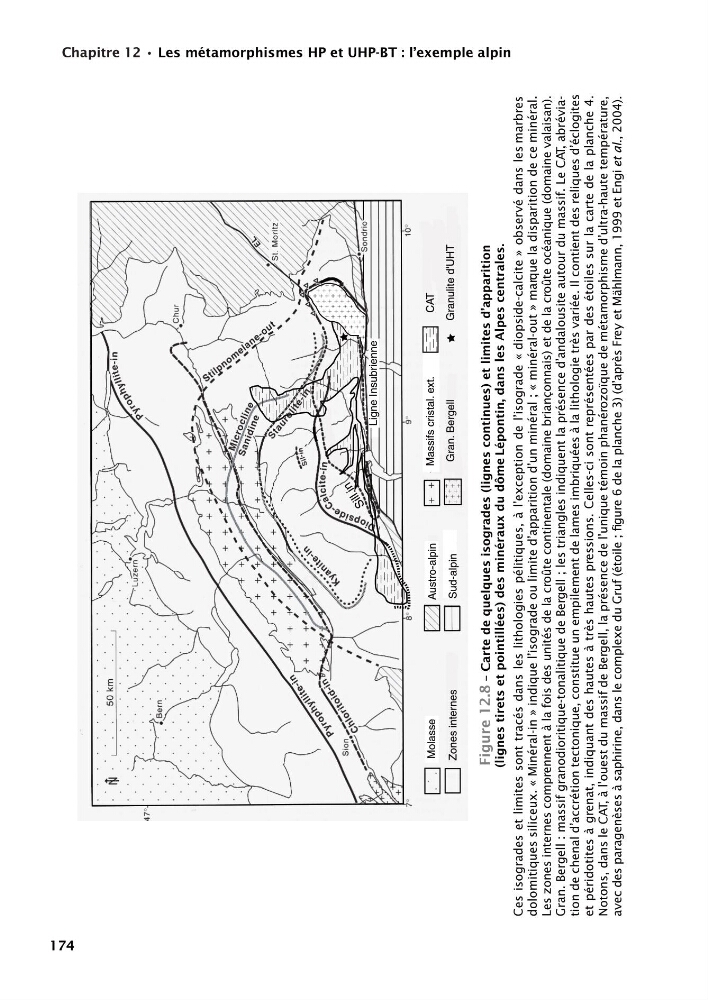

Figure 12.8 – Carte de quelques isogrades (lignes continues) et limites d’apparition
(lignes tirets et pointillées) des minéraux du dôme Lépontin, dans les Alpes centrales.
Ces isogrades et limites sont tracés dans les lithologies pélitiques, à l’exception de l’isograde « diopside-calcite » observé dans les marbres
dolomitiques siliceux. « Minéral-in » indique l’isograde ou limite d’apparition d’un minéral ; « minéral-out » marque la disparition de ce minéral.
Les zones internes comprennent à la fois des unités de la croûte continentale (domaine briançonnais) et de la croûte océanique (domaine valaisan).
Gran. Bergell : massif granodioritique-tonalitique de Bergell ; les triangles indiquent la présence d’andalousite autour du massif. Le CAT, abréviation de chenal d’accrétion tectonique, constitue un empilement de lames imbriquées à la lithologie très variée. Il contient des reliques d’éclogites
et péridotites à grenat, indiquant des hautes à très hautes pressions. Celles-ci sont représentées par des étoiles sur la carte de la planche 4.
Notons, dans le CAT, à l’ouest du massif de Bergell, la présence de l’unique témoin phanérozoïque de métamorphisme d’ultra-haute température,
avec des paragenèses à saphirine, dans le complexe du Gruf (étoile ; figure 6 de la planche 3) (d’après Frey et Mählmann, 1999 et Engi et al., 2004).
Granulite d'UHT
S
il
l.
in
Zones internes
Molasse
Austro-alpin
Sud-alpin
Massifs cristal. ext.
Gran. Bergell
CAT
Ligne Insubrienne
