80
Chapitre 4 • Méthodes spectroscopiques d’analyse des structures
Le problème deviendra sensiblement plus complexe lorsque plus
de deux protons sont en interaction. Dans le cas précédent deux
protons couplés non équivalents ont impliqué le dédoublement de
chacun des signaux de RMN — on dit que l’on a formé des doublets.
Dans les cas que nous allons examiner maintenant on peut observer
des triplements de signaux (triplet) des quadruplements (quadruplet) 1
etc.
Pour se fixer les idées examinons le spectre de RMN du bromoéthane CH 3 CH 2 Br
(fig. 4 .12).

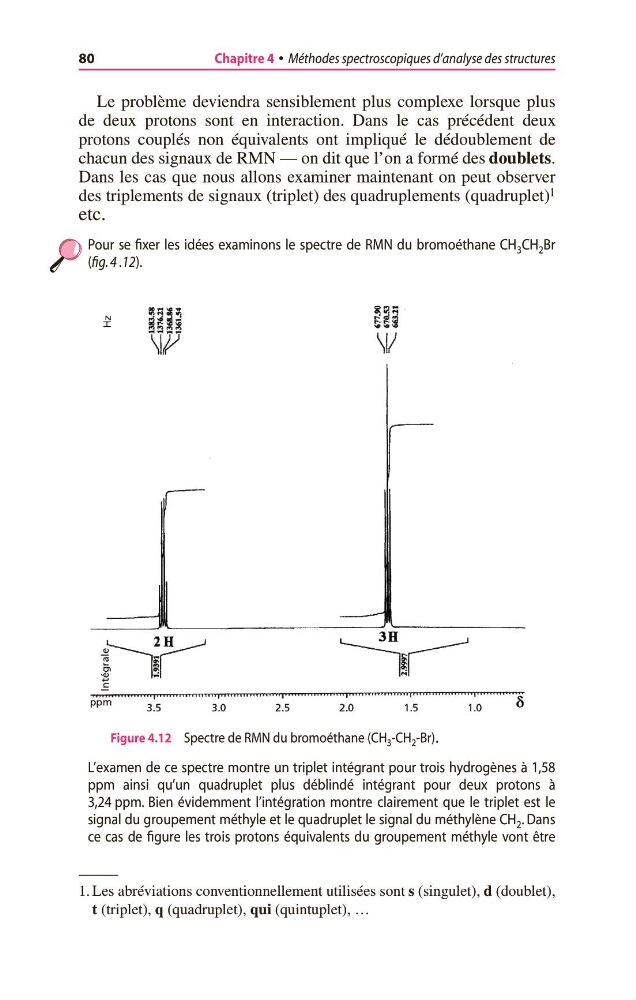

Figure 4.12 Spectre de RMN du bromoéthane (CH 3 -CH 2 -Br).
L’examen de ce spectre montre un triplet intégrant pour trois hydrogènes à 1,58
ppm ainsi qu’un quadruplet plus déblindé intégrant pour deux protons à
3,24 ppm. Bien évidemment l’intégration montre clairement que le triplet est le
signal du groupement méthyle et le quadruplet le signal du méthylène CH 2 . Dans
ce cas de figure les trois protons équivalents du groupement méthyle vont être
1. Les abréviations conventionnellement utilisées sont s (singulet), d (doublet),
t (triplet), q (quadruplet), qui (quintuplet), …
