Ce détecteur assez sélectif mais peu répandu, convient aux hydrocarbures ainsi qu’aux
dérivés contenant S ou P. Le principe consiste à irradier le composé élué avec une lampe UV
émettant des photons très énergétiques (de 8,4 à 11,8 eV). La photo-ionisation se produit
quand l’énergie du photon est supérieure à l’énergie de 1 re ionisation du composé (fig. 3.14).
Ainsi un photon de 9,6 eV pourra ioniser le benzène (P I 1 = 9,2 eV) mais non l’isopropanol (P I 1 = 10,2 eV) qui sera donc peu visible sur le chromatogramme. La collecte des
électrons libérés par une électrode reliée à la borne d’un électromètre permet des mesures
de concentrations.
Il s’agit d’un détecteur qui peut fonctionner à plus de 400 ◦ C et qui n’est pas destructif,
l’ionisation étant réversible et ne touchant qu’une faible fraction des molécules de chaque
composé.
3.8 DÉTECTEURS CONDUISANT À DES DONNÉES STRUCTURALES
analyse d'une eau contenant
les 6 composés ci-dessous
par le procédé d'espace de tête
1 - dichlorométhane
2 - butanone
3 - 1,2-dichloroéthane
4 - toluène
5 - -xylène
6 - -dichlorobenzène
m
o
gaz vecteur : He, 2 mL/min
colonne 30 m x 0,32 mm diam. int
split : 10/1
four 50°C 1 min, puis rampe
de 10°C/min jusqu'à 150°C
PID
ECD
FID
UV
1
2
3
3
3
4
5
6
0
10
20
min
FID
PID 10,6 eV
ECD
1
1
2
2
4
5
6
6

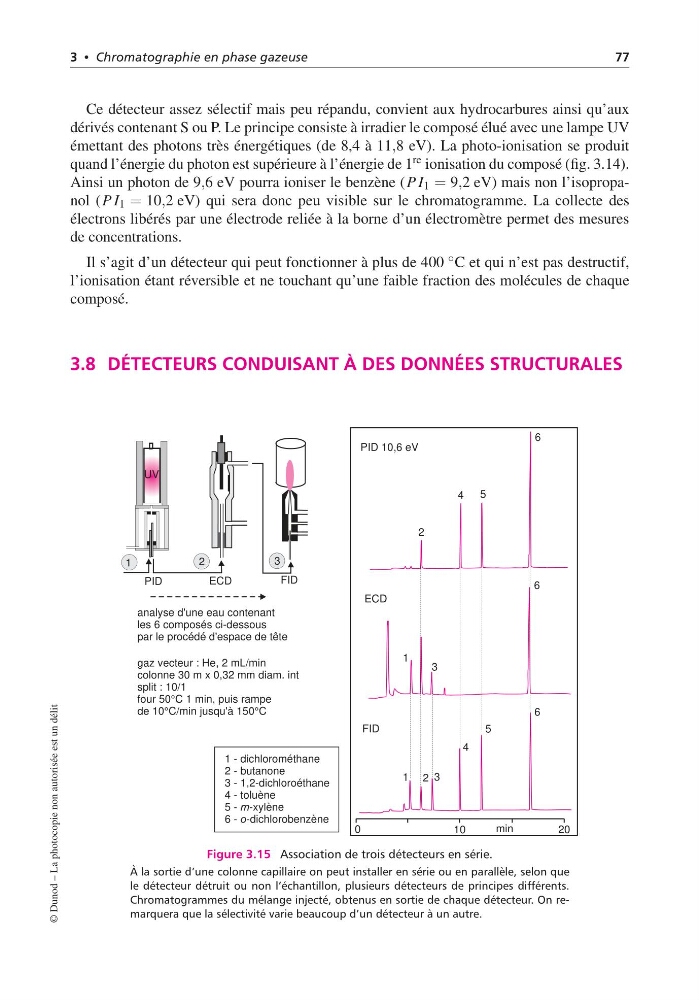

Figure 3.15 Association de trois détecteurs en série.
À la sortie d’une colonne capillaire on peut installer en série ou en parallèle, selon que
le détecteur détruit ou non l’échantillon, plusieurs détecteurs de principes différents.
Chromatogrammes du mélange injecté, obtenus en sortie de chaque détecteur. On remarquera que la sélectivité varie beaucoup d’un détecteur à un autre.
