20
Partie 1 • Méthodes séparatives
0,27
0,02
0,65
R = 0,75
R = 1
R = 1,5
1
1
1

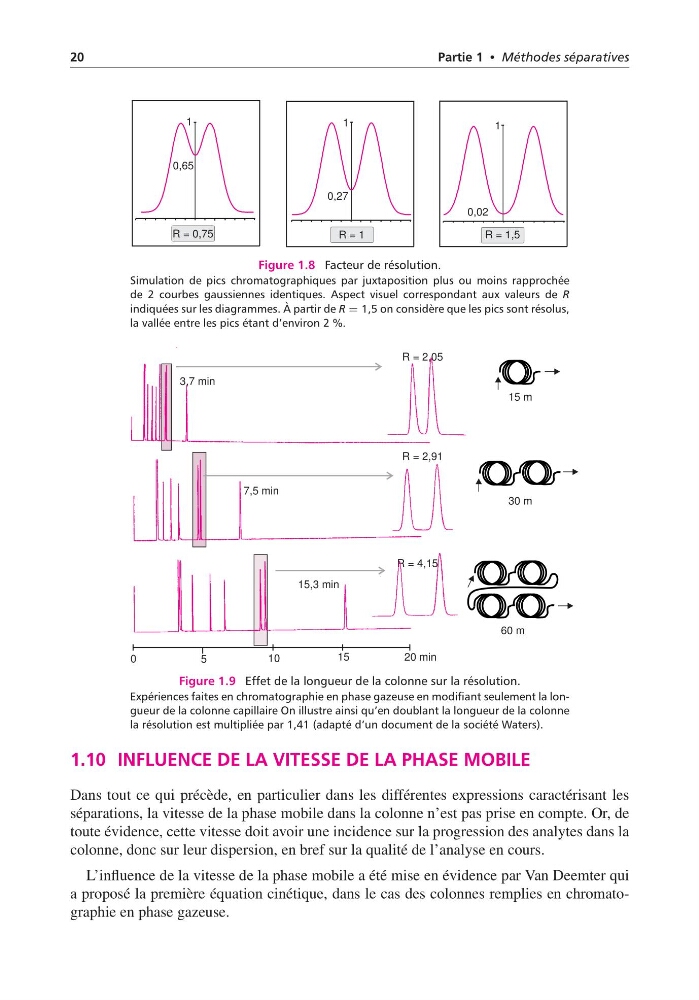

Figure 1.8 Facteur de résolution.
Simulation de pics chromatographiques par juxtaposition plus ou moins rapprochée
de 2 courbes gaussiennes identiques. Aspect visuel correspondant aux valeurs de R
indiquées sur les diagrammes. À partir de R = 1,5 on considère que les pics sont résolus,
la vallée entre les pics étant d’environ 2 %.
R = 4,15
0
5
10
15
20 min
15,3 min
7,5 min
R = 2,91
3,7 min
R = 2,05
15 m
30 m
60 m
Figure 1.9 Effet de la longueur de la colonne sur la résolution.
Expériences faites en chromatographie en phase gazeuse en modifiant seulement la longueur de la colonne capillaire On illustre ainsi qu’en doublant la longueur de la colonne
la résolution est multipliée par 1,41 (adapté d’un document de la société Waters).
1.10 INFLUENCE DE LA VITESSE DE LA PHASE MOBILE
Dans tout ce qui précède, en particulier dans les différentes expressions caractérisant les
séparations, la vitesse de la phase mobile dans la colonne n’est pas prise en compte. Or, de
toute évidence, cette vitesse doit avoir une incidence sur la progression des analytes dans la
colonne, donc sur leur dispersion, en bref sur la qualité de l’analyse en cours.
L’influence de la vitesse de la phase mobile a été mise en évidence par Van Deemter qui
a proposé la première équation cinétique, dans le cas des colonnes remplies en chromatographie en phase gazeuse.
