354
Partie 3 • Autres méthodes
50
60
70
80
90
100
110
C H CO
6 5
C H
6 5
+ CO
+
+
105
77
– 28
56,5
105
77
28
m z
/
zone d'origine
des métastables
E
B
D
S

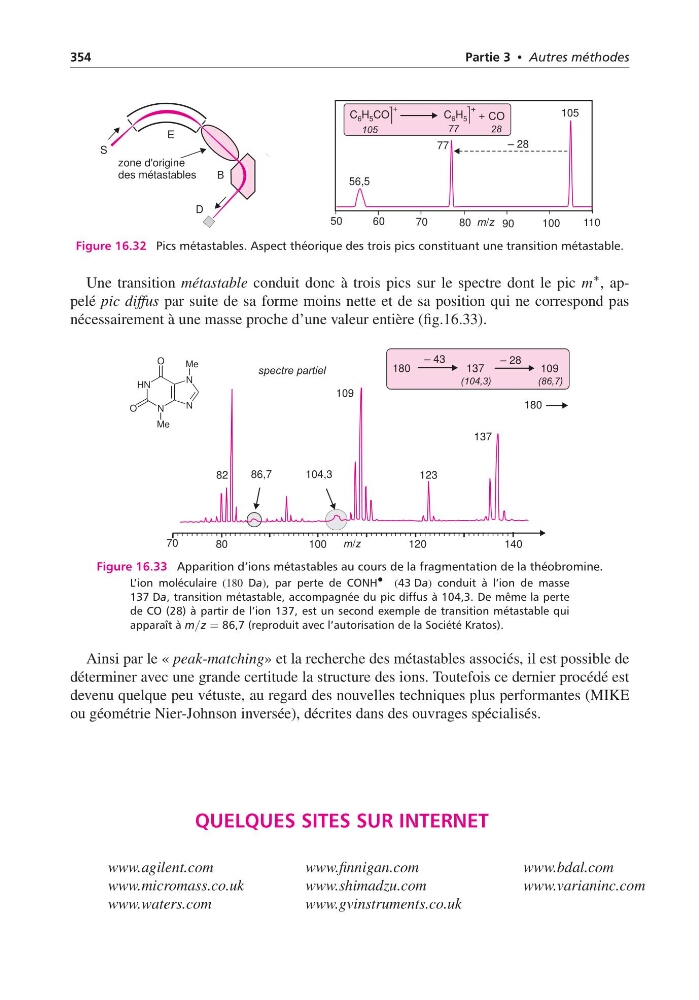

Figure 16.32 Pics métastables. Aspect théorique des trois pics constituant une transition métastable.
Une transition métastable conduit donc à trois pics sur le spectre dont le pic m
∗ , appelé pic diffus par suite de sa forme moins nette et de sa position qui ne correspond pas
nécessairement à une masse proche d’une valeur entière (fig.16.33).
82
109
123
137
180
86,7
104,3
(104,3)
– 28
– 43
180
137
109
(86,7)
140
120
100
80
70
m z
/
HN
N
N
N
Me
O
O
Me
spectre partiel
Figure 16.33 Apparition d’ions métastables au cours de la fragmentation de la théobromine.
L’ion moléculaire (180 Da), par perte de CONH • (43 Da) conduit à l’ion de masse
137 Da, transition métastable, accompagnée du pic diffus à 104,3. De même la perte
de CO (28) à partir de l’ion 137, est un second exemple de transition métastable qui
apparaît à m/z = 86,7 (reproduit avec l’autorisation de la Société Kratos).
Ainsi par le « peak-matching» et la recherche des métastables associés, il est possible de
déterminer avec une grande certitude la structure des ions. Toutefois ce dernier procédé est
devenu quelque peu vétuste, au regard des nouvelles techniques plus performantes (MIKE
ou géométrie Nier-Johnson inversée), décrites dans des ouvrages spécialisés.
QUELQUES SITES SUR INTERNET
www.agilent.com
www.finnigan.com
www.bdal.com
www.micromass.co.uk
www.shimadzu.com
www.varianinc.com
www.waters.com
www.gvinstruments.co.uk
