16 • Spectrométrie de masse
325
quelques millisecondes sous l’effet d’un champ électrique dont on choisit l’intensité (200400 V/cm) et la polarité. La mobilité des ions dépend non seulement de leur masse, de leur
charge et de leur taille, mais aussi de la température et de la pression d’air. Le seuil de détection peut atteindre le ppb. On définit la mobilité ionique K ion de chaque composé par
une relation copiée sur l‘électrophorèse capillaire. En appelant v sa vitesse, L la distance
parcourue pendant le temps t M dans le champ E, (E = V /L) on obtient la relation 16.12 :
K ion . = v/E =
L
t M
· L/V
(16.12)
M
collecteur d'ions
ions réactants (air)
ions de réaction
grille amont électrodes
champ 200-400 V/cm
entrée air
échantillon
sortie air
source
( Ni ou UV)
63
sortie air
grille aval
essence 2
essence 3
essence 1
0
50
100
signal (unités arbit.)
10
20
30
0
50
100
signal (unités arbit.)
10
20
30
0
50
100
signal (unités arbit.)
10
20
30
temps de parcours (ms)
temps de parcours (ms)
temps de parcours (ms)

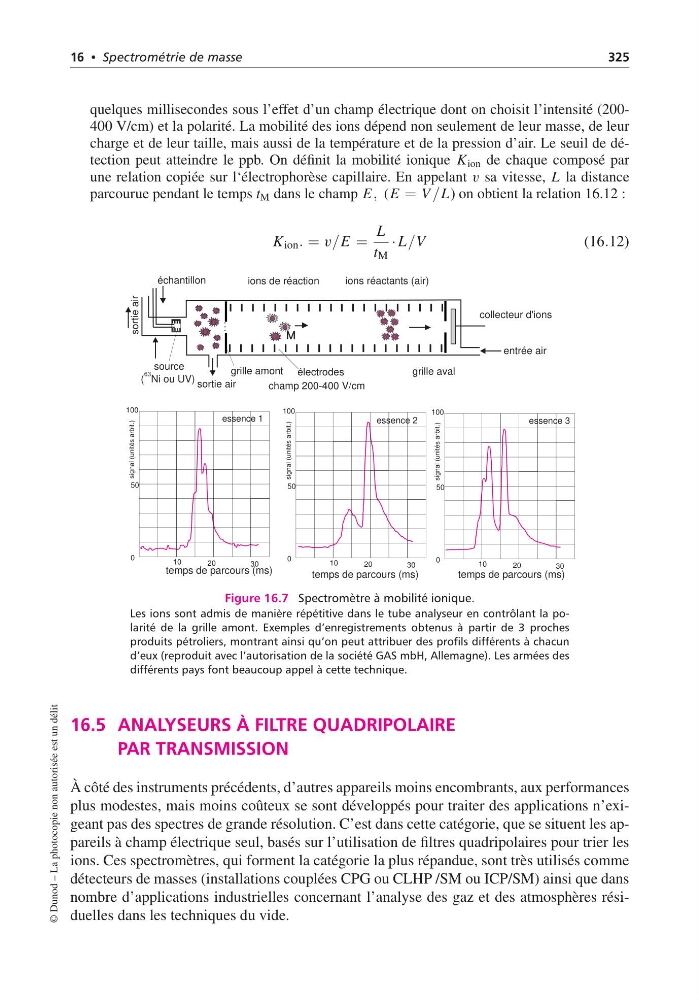

Figure 16.7 Spectromètre à mobilité ionique.
Les ions sont admis de manière répétitive dans le tube analyseur en contrôlant la polarité de la grille amont. Exemples d’enregistrements obtenus à partir de 3 proches
produits pétroliers, montrant ainsi qu’on peut attribuer des profils différents à chacun
d’eux (reproduit avec l’autorisation de la société GAS mbH, Allemagne). Les armées des
différents pays font beaucoup appel à cette technique.
16.5 ANALYSEURS À FILTRE QUADRIPOLAIRE
PAR TRANSMISSION
À côté des instruments précédents, d’autres appareils moins encombrants, aux performances
plus modestes, mais moins coûteux se sont développés pour traiter des applications n’exigeant pas des spectres de grande résolution. C’est dans cette catégorie, que se situent les appareils à champ électrique seul, basés sur l’utilisation de filtres quadripolaires pour trier les
ions. Ces spectromètres, qui forment la catégorie la plus répandue, sont très utilisés comme
détecteurs de masses (installations couplées CPG ou CLHP /SM ou ICP/SM) ainsi que dans
nombre d’applications industrielles concernant l’analyse des gaz et des atmosphères résiduelles dans les techniques du vide.
© Dunod – La photocopie non autorisée est un délit
