274
Partie 2 • Méthodes spectrométriques
On peut simplement regretter que cette identification des molécules organiques impose
de les détruire, pour finalement n’exploiter que leur composition élémentaire : au cours de
cette « boucherie chimique » les informations structurales sont perdues.
herbicides
temps de rétention (min)
chromatographie
en phase gazeuse
plasma
micro-ondes
détecteur
polychromatique
hélium
plasma
micro-ondes
réseau
barrette
de diode
colonne CPG
1
2
3
réseau
de diffraction

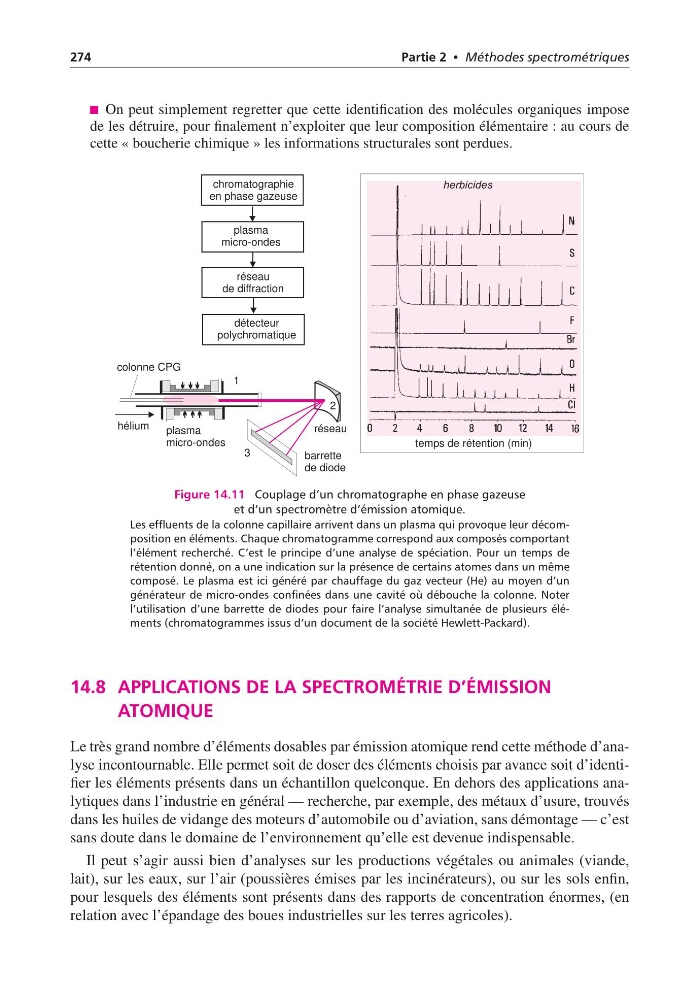

Figure 14.11 Couplage d’un chromatographe en phase gazeuse
et d’un spectromètre d’émission atomique.
Les effluents de la colonne capillaire arrivent dans un plasma qui provoque leur décomposition en éléments. Chaque chromatogramme correspond aux composés comportant
l’élément recherché. C’est le principe d’une analyse de spéciation. Pour un temps de
rétention donné, on a une indication sur la présence de certains atomes dans un même
composé. Le plasma est ici généré par chauffage du gaz vecteur (He) au moyen d’un
générateur de micro-ondes confinées dans une cavité où débouche la colonne. Noter
l’utilisation d’une barrette de diodes pour faire l’analyse simultanée de plusieurs éléments (chromatogrammes issus d’un document de la société Hewlett-Packard).
14.8 APPLICATIONS DE LA SPECTROMÉTRIE D’ÉMISSION
ATOMIQUE
Le très grand nombre d’éléments dosables par émission atomique rend cette méthode d’analyse incontournable. Elle permet soit de doser des éléments choisis par avance soit d’identifier les éléments présents dans un échantillon quelconque. En dehors des applications analytiques dans l’industrie en général — recherche, par exemple, des métaux d’usure, trouvés
dans les huiles de vidange des moteurs d’automobile ou d’aviation, sans démontage — c’est
sans doute dans le domaine de l’environnement qu’elle est devenue indispensable.
Il peut s’agir aussi bien d’analyses sur les productions végétales ou animales (viande,
lait), sur les eaux, sur l’air (poussières émises par les incinérateurs), ou sur les sols enfin,
pour lesquels des éléments sont présents dans des rapports de concentration énormes, (en
relation avec l’épandage des boues industrielles sur les terres agricoles).
