13 • Absorption atomique et émission de flamme
255
sur le trajet optique un polariseur orienté convenablement, on pourra effacer ou non la composante p d’absorption due à l’élément alors que contrairement aux atomes de l’élément,
les particules et fumées en suspension ne seront pas affectées par cet effet (fig. 13.13).
monochromateur
détecteur
polariseur
lampe CC
champ magn.
four graphite

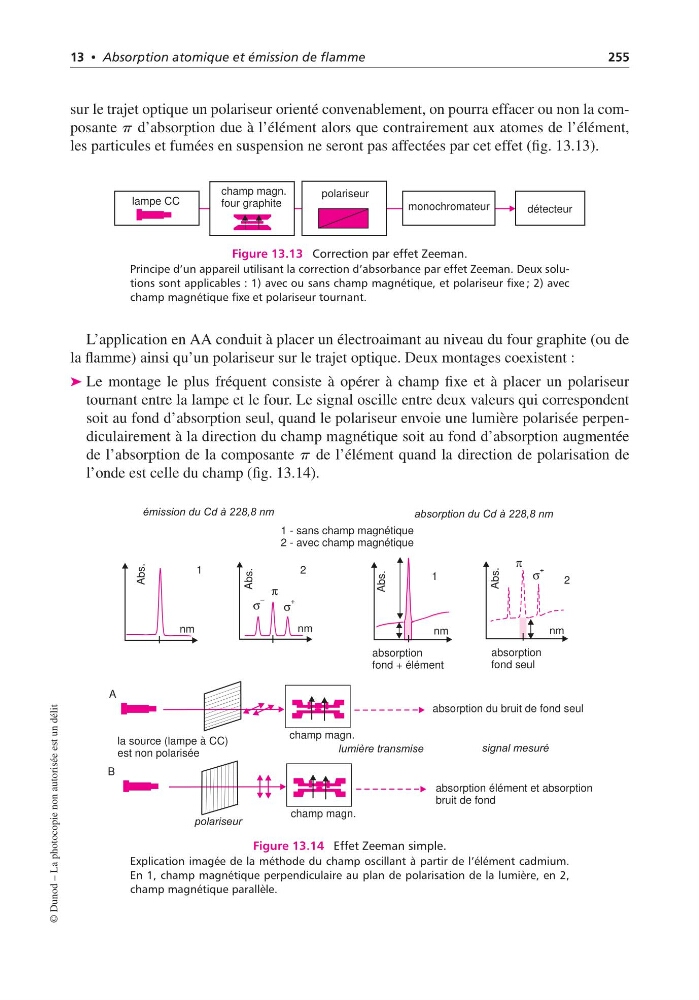

Figure 13.13 Correction par effet Zeeman.
Principe d’un appareil utilisant la correction d’absorbance par effet Zeeman. Deux solutions sont applicables : 1) avec ou sans champ magnétique, et polariseur fixe ; 2) avec
champ magnétique fixe et polariseur tournant.
L’application en AA conduit à placer un électroaimant au niveau du four graphite (ou de
la flamme) ainsi qu’un polariseur sur le trajet optique. Deux montages coexistent :
➤ Le montage le plus fréquent consiste à opérer à champ fixe et à placer un polariseur
tournant entre la lampe et le four. Le signal oscille entre deux valeurs qui correspondent
soit au fond d’absorption seul, quand le polariseur envoie une lumière polarisée perpendiculairement à la direction du champ magnétique soit au fond d’absorption augmentée
de l’absorption de la composante p de l’élément quand la direction de polarisation de
l’onde est celle du champ (fig. 13.14).
émission du Cd à 228,8 nm
absorption du Cd à 228,8 nm
1 - sans champ magnétique
2 - avec champ magnétique
Abs.
Abs.
Abs.
Abs.
Abs.
1
2
A
B
la source (lampe à CC)
est non polarisée
σ
–
σ
–
σ
+
σ
+
π
π
1
2
absorption
fond seul
absorption
fond + élément
lumière transmise
polariseur
signal mesuré
absorption élément et absorption
bruit de fond
absorption du bruit de fond seul
champ magn.
champ magn.
1
nm
nm
nm
nm
Figure 13.14 Effet Zeeman simple.
Explication imagée de la méthode du champ oscillant à partir de l’élément cadmium.
En 1, champ magnétique perpendiculaire au plan de polarisation de la lumière, en 2,
champ magnétique parallèle.
